Fonctions pour l'initialisation du point de référence
Les fonctions de la TNC vous permettent d'initialiser les points de
référence d'une manière particulièrement simple. Pour cette
opération, vous n'avez pas besoin de système de palpage ni de
palpeur d'angles; il vous suffit d'affleurer les arêtes de la pièce
avec l'outil.
La TNC vous propose les fonctions de palpage suivantes:
Arête de la pièce comme ligne de référence:
Arête
Ligne médiane située entre deux arêtes de la pièce:
Ligne médiane
Centre d'un trou ou d'un cylindre:
Centre de cercle
Avec Centre de cercle, le trou doit être dans un plan
principal.
Les troix plans principaux sont définis par les axes X / Y, Y / Z
ou Z / X.
Préparation pour toutes les fonctions de palpage
➤ Sélectionnez le point de référence désiré
(cf. sélectionner un point de référence)
➤ Bridez l'outil.
➤ Appuyez sur la touche MOD et feuilletez jusqu'au menu de
softkeys à l'aide de la softkey Tableau d'outil .
➤ Sélectionnez le paramètre utilisateur Tableau d'outil.
➤ Sélectionnez l'outil avec lequel vous désirez initialiser les
points de référence.
➤ Quittez le tableau d'outil:
Appuyez sur la softkey Appel d'outil.
➤ Mettez la broche en route, par ex. avec la fonction auxiliaire
M 3.
Interrompre la fonction de palpage
Pendant une fonction de palpage, la TNC affiche la softkey Interr.
Si vous appuyez sur cette softkey, la TNC retourne alors à l'état
d'origine de la fonction de palpage sélectionnée.
Mesurer le diamètre et les écarts
Avec les fonctions de palpage Ligne médiane, la TNC
détermine l'écart entre les deux arêtes qui ont été affleurées; avec
Centre de cercle,
elle calcule le diamètre du cercle.
La TNC affiche à l'écran l'écart et le diamètre entre les affichages
de positions.
Si vous désirez mesure l'écart entre les arêtes ou le diamètre sans
initialiser un point de référence:
➤ Exécutez la fonction de palpage telle qu'elle est décrite à la
page 34 (Ligne médiane) et à la page 35 (Centre de cercle).
Lorsque la TNC affiche l'écart entre les arêtes et le diamètre:
➤ N'introduisez aucune coordonnée de point de référence;
appuyez sur la softkey Interr.

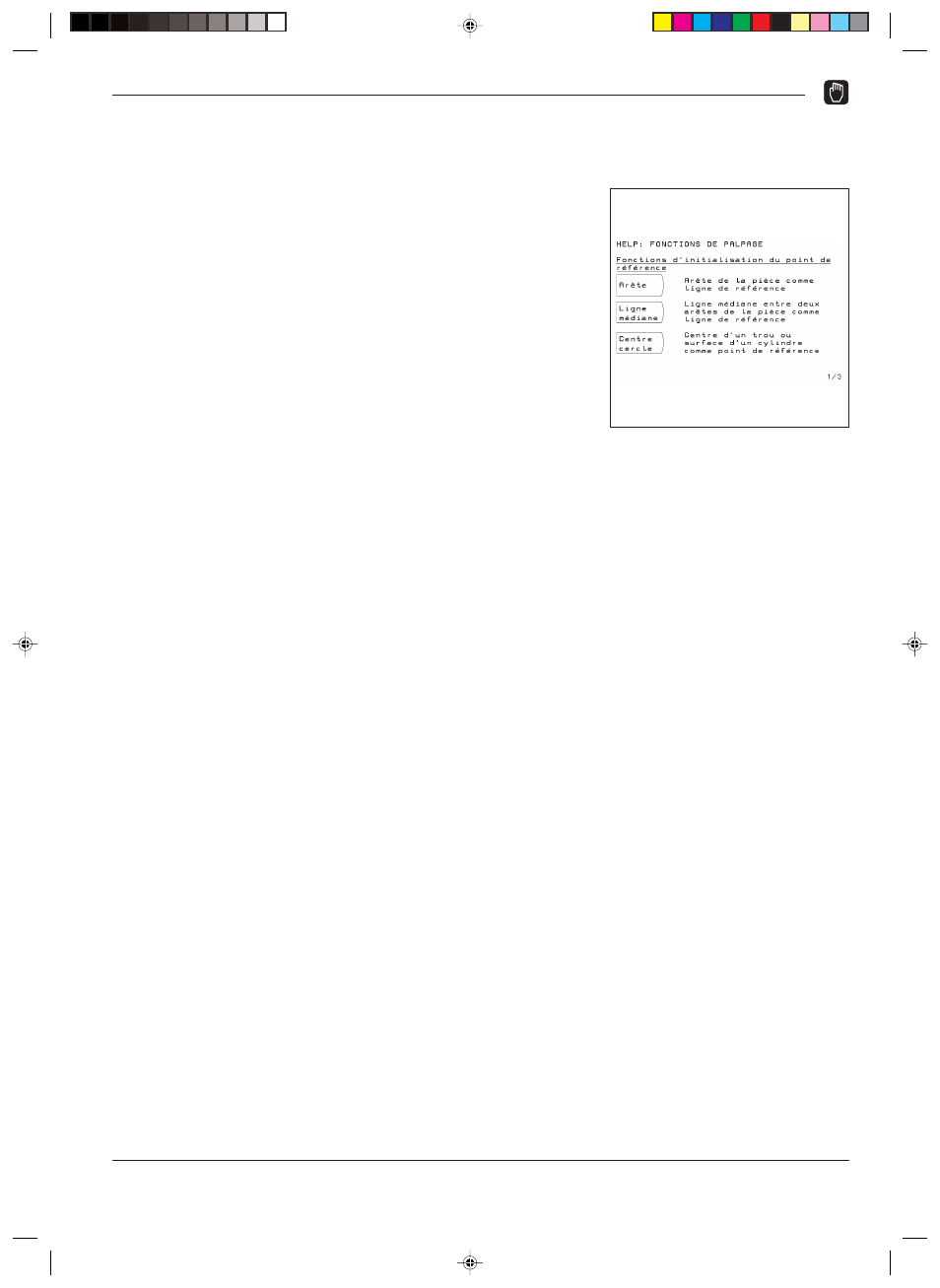

Fig. 3.7:
Mode d'emploi intégré pour la
fonction de palpage
