HEIDENHAIN NC 124 Manuel d'utilisation
Page 86
7
Cycles de perçage et schémas de trous et cycles de fraisage dans le programme
86
TNC 124

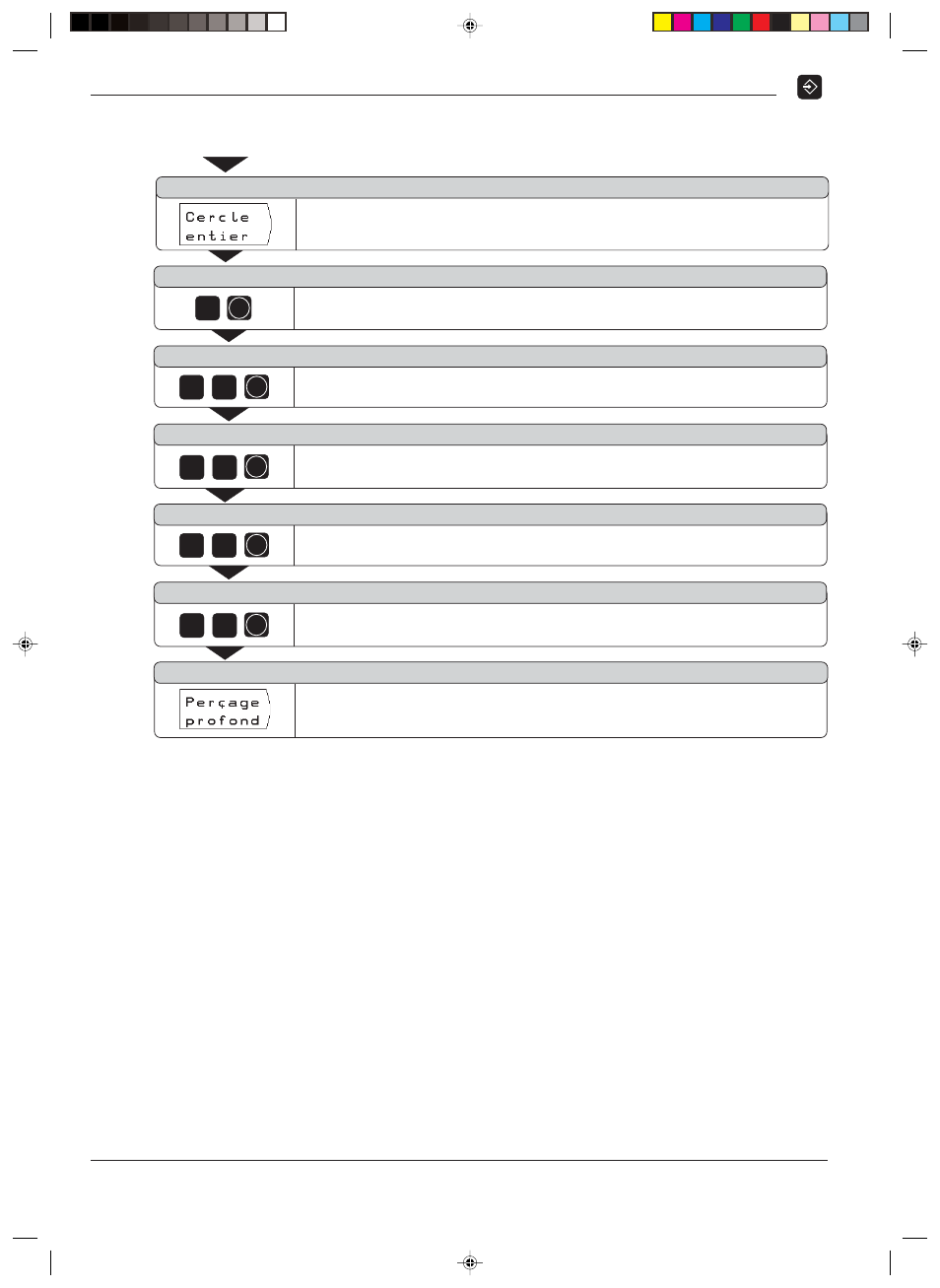

La TNC répartit les trous sur un Cercle entier .
Type cercle de trous ?
8
ENT
5
0
ENT
Centre Y ?
5
0
ENT
2
0
ENT
Angle initial ?
3
0
ENT
Nombre de trous ?
Centre X ?
Rayon ?
Type de perçage ?
Introduire la coordonnée Y du centre du cercle de trous ( CCY = 50 mm ).
Valider l'introduction.
Introduire le nombre de trous ( NB = 8 ).
Valider l'introduction.
Introduire la coordonnée X du centre du cercle de trous ( CCX = 50 mm ).
Valider l'introduction.
Introduire le rayon du cercle de trous ( RAY = 20 mm ).
Valider l'introduction.
Introduire l'angle initial compris entre l'axe X et le premier trou
( START = 30° ). Valider l'introduction.
Des trous seront percés aux positions du cercle de trous.
Schémas de trous dans le programme
