3
Mode Manuel et dégauchissage
TNC 124
29
MOD
Exemple: Appeler les données d'outils
MOD
Sélectionner le paramètre utilisateur.
Avec la softkey Tableau d'outil feuilleter jusqu'au 1er menu de softkeys.
5
ENT
Sélectionner le tableau d'outil.
Introduire le numéro d'outil ( par ex. 5 ). Valider l'introduction.
/
Numéro d'outil ?
Activer l'outil et quitter le paramètre utilisateur.
Sélectionner l' axe d'outil. ( Z ) .
Introduire le rayon d'outil ( 8 mm ). Valider l'introduction.
ENT
8
Rayon d'outil ?
MOD
Quitter les paramètres utilisateur.
Appeler les données d'outils
Vous devez introduire la longueur et le rayon de vos outils dans le
tableau d'outils de la TNC (cf. page précédente).
Avant une opération d'usinage, vous sélectionnez dans le tableau
d'outils, l'outil et l'axe d'outil destinés à l'usinage. Pour cela,
positionnez le champ clair sur l'outil désiré, puis sélectionnez l'axe
à l'aide de la softkey et appuyez sur la softkey Appel d'outil.
Lors de l'usinage avec correction d'outil (par ex. pour les schémas
de trous), la TNC prend alors en compte les données d'outil
mémorisées.
Vous pouvez également appeler dans un programme les
données d'outils à partir de l'instruction TOOL CALL.

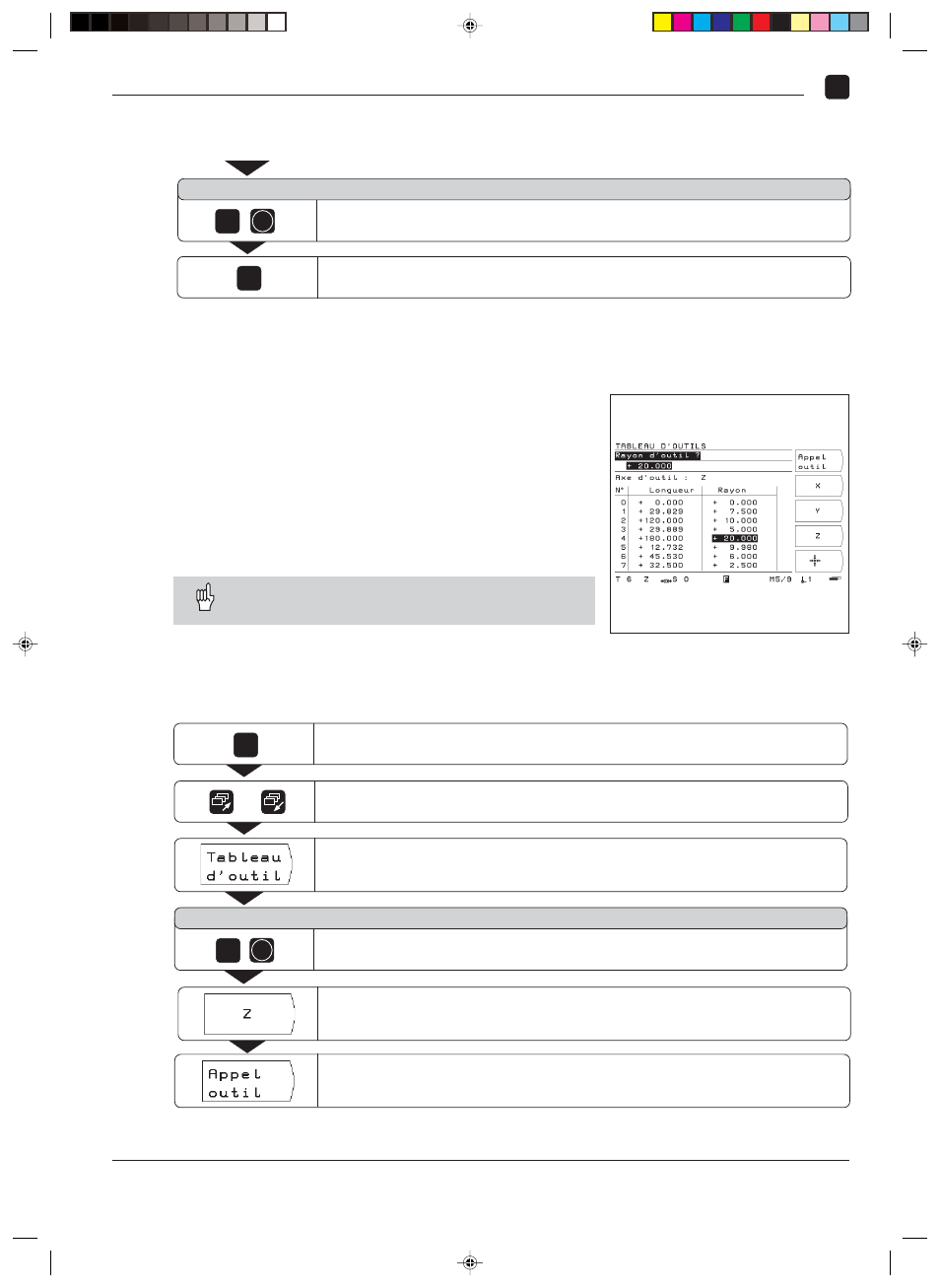

Fig. 3.6: Le tableau d'outil à l'écran TNC
