4
Positionnement avec introduction manuelle
46
TNC 124
Prépositionner l'outil dans l'axe Y.
NC
Prépositionner l'outil dans l'axe X.
NC
Sélectionner l'axe Y.
0
Position nominale
?
2
Pour le prépositionnement dans l'axe Y, introduire la position nominale :
Y = + 20 mm . La correction de rayon d'outil est déjà R 0 .
A
B
Y
X
30
20
0
0

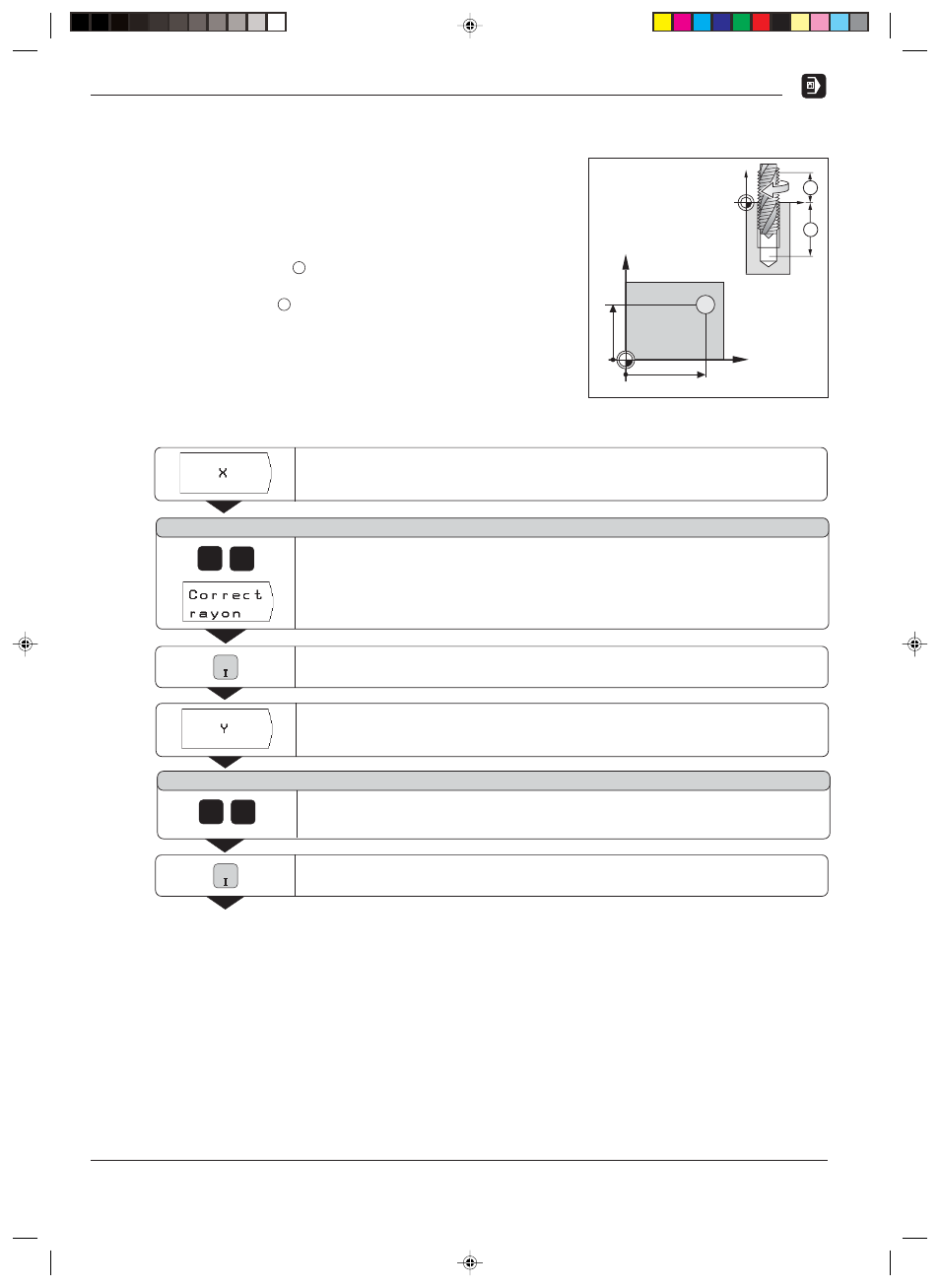

Exemple: TARAUDAGE
Coordonnée X du trou:
30 mm
Coordonnée X du trou:
20 mm
Pas de vis p:
0.8 mm
Vitesse de rotation broche S:
100 tours/min.
Hauteur de sécurité:
+ 50 mm
Distance d'approche :
3 mm
Surface de la pièce:
0 mm
Profondeur du filet :
20 mm
Temporisation:
0.4 s
Avance F = S p:
80 mm/min.
Préparation
➤ Prépositionner l'outil au-dessus de la pièce.
➤ Pour un filet à droite, activer la broche avec M 3.
Mode: POSITIONNEMENT AVEC INTRODUCTION MANUELLE
Sélectionner l'axe X.
0
Position nominale
?
3
Pour le prépositionnement dans l'axe X, introduire la position nominale :
X = + 30 mm .
et
sélectionner la correction de rayon d'outil: R 0.
B
A
