1

Principes de base pour les données de positions

12

TNC 124

Points de référence et données de positions

Initialisation du point de référence

Pour l'usinage, le plan de la pièce définit comme "point de réfé-

rence absolu" une partie de la pièce -un coin, généralement- et,

éventuellement une ou plusieurs parties de la pièce comme points

de référence relatifs. La procédure d'initialisation du point de

référence permet de transformer ces points de référence en origine

du système de coordonnées absolues ou du système de coordon-

nées relatives: La pièce -orientée suivant les axes de la machine-

est amenée à une certaine position relative par rapport à l'outil et

l'affichage des axes est réglé soit à zéro, soit à la valeur de

position correspondante (permettant par exemple de prendre en

compte le rayon de l'outil).

Y

X

Z

Exemple: Coordonnées du trou :

X = 10 mm

Y =

5 mm

Z =

0 mm (Profondeur de perçage: Z = – 5 mm)

Le point zéro du système de coordonnées cartésiennes

est éloigné du trouà 10 mm sur l'axe X et à 5 mm

sur l'axe Y dans le sens négatif des axes.

Grâce aux fonctions de palpage de la TNC 124, vous disposez d'un

moyen particulièrement confortable pour l'initialisation d'un point

de référence.

Y

X

Z

1

10

5

1

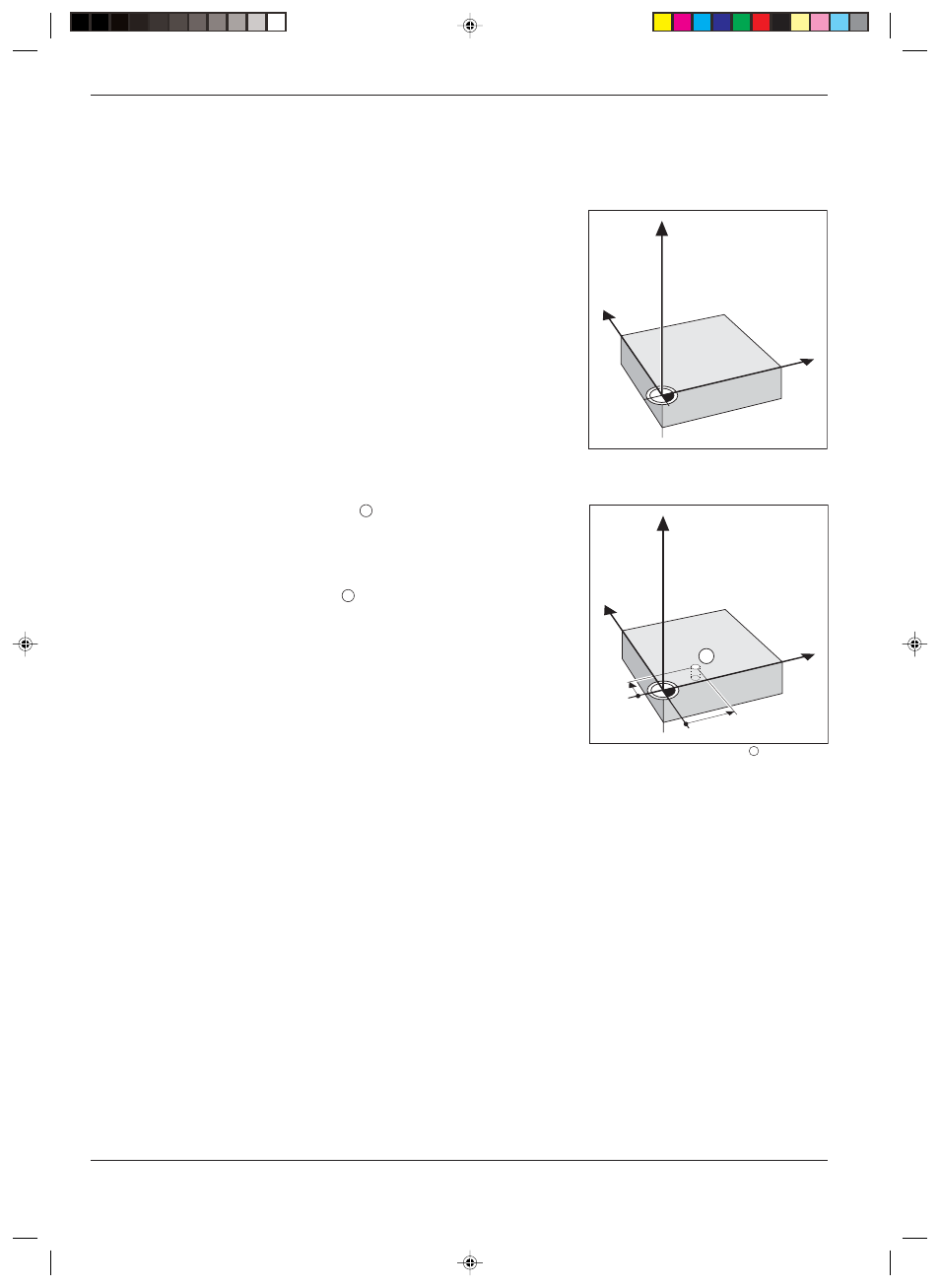

Fig. 1.4:

L'origine du système de coordon-

nées cartésiennes et le point zéro

pièce coïncident

1

Fig. 1.5:

Le trou à la position définit le

système de coordonnées

1
