6
Positions d'outil dans le programme
72
TNC 124
Séquences de programme
0
BEGIN PGM 10
MM
Début du programme, numéro du programme et unité de mesure
1
F 9999
Avance de positionnement élevée
2
Z+20
Hauteur de sécurité
3
X–20
R0
Prépositionner l'outil sur l'axe X
4
Y–20
R0
Prépositionner l'outil sur l'axe Y
5
Z–10
Déplacer l'outil à la profondeur de fraisage
6
TOOL CALL 1 Z
Appeler l'outil, ex. outil 1, axe d'outil Z
7
S 1000
Vitesse de rotation broche
8
M 3
MARCHE broche, sens horaire
9
F 200
Avance d'usinage
10
Y+20
R+
Coordonnée Y du coin
1
11
X+30
R–
Coordonnée X du coin
2
12
Y+50
R+
Coordonnée Y du coin
3
13
X+60
R+
Coordonnée X du coin
4
14
F 9999
Avance de dégagement élevée
15
Z+20
Hauteur de sécurité
16
M 2
ARRET programme, ARRET broche, ARRET arrosage
17
END PGM 10
MM
Fin du programme, numéro du programme et unité de mesure
Y
X
1
2
3
4
60
30
20
50
0
0

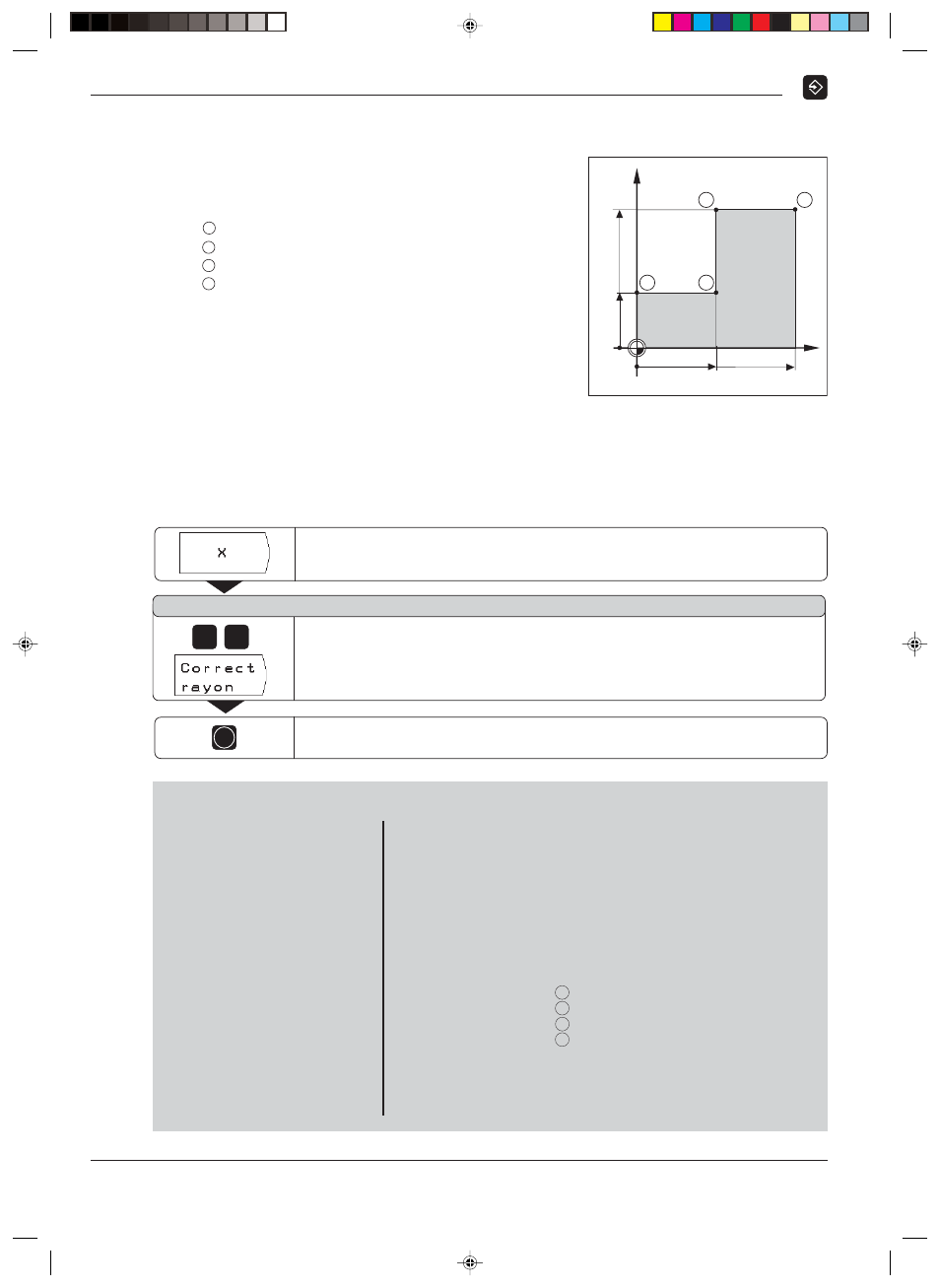

Exemple de programmation: Fraiser un palier
Les coordonnées sont programmées en valeur absolue, le point de
référence correspond au point zéro pièce.
Coin:
X = 0 mm
Y = 20 mm
Coin:
X = 30 mm Y = 20 mm
Coin:
X = 30 mm Y = 50 mm
Coin:
X = 60 mm Y = 50 mm
Résumé des phases de programmation
➤ Dans le menu principal MEMORISATION/EDITION DE
PROGRAMME
, sélectionnez la Gestion de programmes.
➤ Introduisez le numéro du programme que vous désirez usiner
et appuyez sur la touche ENT.
➤ Introduisez les positions nominales.
Exécuter un programme terminé
Vous exécutez un programme terminé dans le mode de
fonctionnement EXECUTION DE PROGRAMME (cf. chapitre 10).
Exemple d'introduction: Introduire une position nominale dans un
programme (séquence 11 de cet exemple)
Introduire les positions de la pièce
Sélectionner l'axe de coordonnées ( Axe X ).
Position nominale ?
3
0
Valider l'introduction. La position nominale introduite se trouve maintenant dans
la séquence actuelle entre les deux lignes en pointillé.
ENT
Introduire la position nominale , par ex. 30 mm
et
sélectionner la correction du rayon d'outil: R .
2
3
4
1
