II Informations techniques
II - 2 P
a
ra
métr
er le système

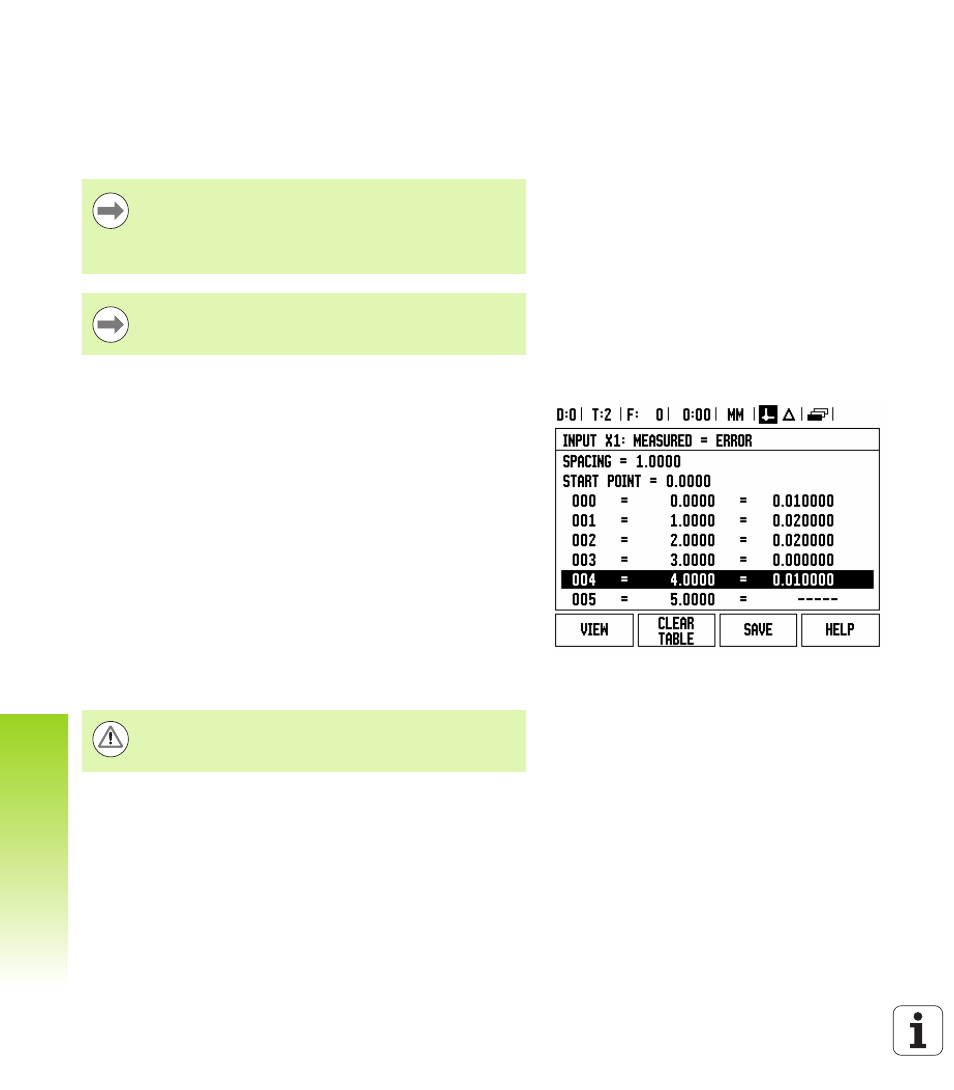

Correction d'erreur non-linéaire
Lors d'une mesure par comparaison, et si l'erreur est soit alternée soit
variable, il faut utiliser la correction d'erreur non-linéaire. Les valeurs
de compensation nécessaires doivent être calculées et inscrites dans
un tableau. Le ND 780 accepte jusqu'à 200 points de compensation
par axe. Deux points de correction adjacents sont reliés par une
interpolation linéaire.
Procédure de réglage pour les erreurs non linéaire
 Le système de mesure possède son propre sens de comptage.
Celui-ci ne correspond pas forcément au sens de comptage défini
par l'utilisateur et sera utilisé uniquement pour la détermination des
corrections d'erreur non linéaire.
Pour définir le sens de comptage propre d'un système de mesure,
il faut procéder de la façon suivante :

Ouvrez le masque de saisie DEF. SYSTEME MESURE et choisissez
le système de mesure correspondant à l'axe souhaité.
 Positionnez le curseur sur le champ SENS DE COMPTAGE.
 Choisissez „Positif“ avec la softkey POSITIF/NEGATIF. Confirmez
avec ENTER.
 Appuyez sur la touche C, pour retourner à l'affichage principale.
 Déplacez l'axe auquel est rattaché le système de mesure, et repérez
le sens de déplacement correspondant au sens positif.
 Ainsi est déterminé le sens de comptage propre du système de
mesure.
La correction d'erreur non-linéaire n'est disponible que pour
les systèmes de mesure équipés de marques de référence.
Pour activer la correction d'erreur non-linéaire, vous devez
tout d'abord franchir les marques de référence. Sinon,
aucune correction d'erreur ne sera effectuée.
Pour les corrections d'erreur non linéaire, et à partir de la
version 1.1.3 du logiciel, les valeurs se référent au sens
positif de comptage propre du système de mesure.
Avec un système de mesure ne possédant qu'une seule
marque de référence, il faut franchir cette marque de
référence à chaque remise sous tension de l'appareil.
