I Manuel d'utilisation
I - 3 F
onctions de fr
aisag
e

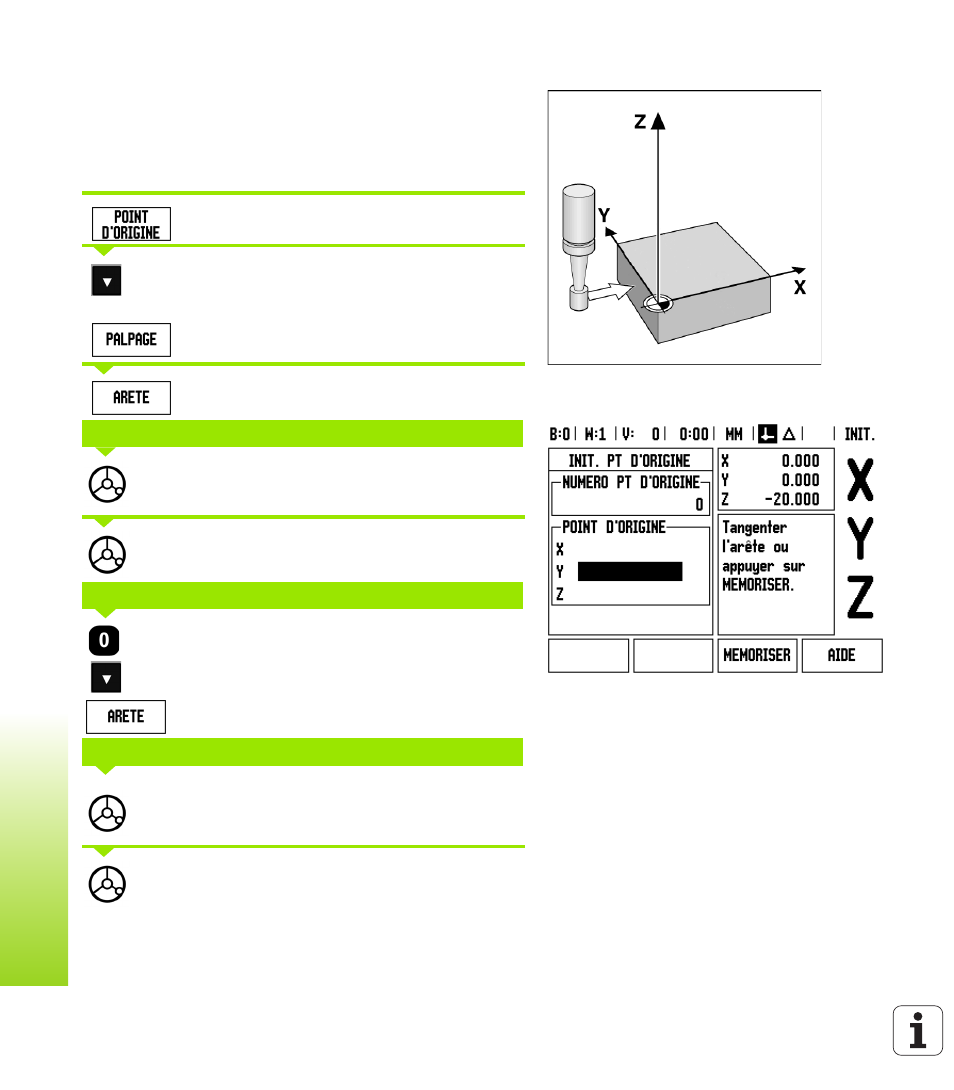

Exemple : Palper les arêtes de la pièce et initialiser le coin comme
point d'origine.
Axe du point d'origine :X = 0 mm
Y = 0 mm
Les coordonnées d'un point d'origine peuvent être déterminées en
palpant les arêtes ou les surfaces supérieures et en les enregistrant
comme points d'origine.
Appuyer sur POINT D'ORIGINE.
Introduire le numéro du point d'origine et déplacer le
curseur sur le champ AXE X avec la touche fléchée
EN BAS.
Appuyer sur la softkey PALPAGE.
Appuyer sur la softkey ARETE.
Déplacer le palpeur d'arêtes vers la face de la pièce
jusqu’à ce que la LED du palpeur s'allume.
Dégager le palpeur de l'arête de la pièce.
La visualisation de cotes propose la valeur 0 par
défaut. Introduire la coordonnée souhaitée pour
l'arête de la pièce, ex. X = 0 mm et
Appuyez sur la touche EN BAS.
Appuyer sur la softkey ARETE.
Déplacer le palpeur d'arêtes vers la face de la pièce
jusqu’à ce que la LED du palpeur s'allume.
Dégager le palpeur de l'arête de la pièce.
PALPER DANS L'AXE X
Introduire la valeur pour X + 0
PALPER DANS L'AXE Y
