Correction d'erreurs
La déplacement d'un outil mesuré par un système de mesure ne
correspond pas toujours au déplacement réel. Les erreurs de la vis, la
flexion et le basculement de la table peuvent être les causes de telles
erreurs de mesure. Selon le cas, on distingue les erreurs linéaires et
les erreurs non-linéaires. Ces erreurs peuvent être déterminées à
l'aide d'un système de mesure de comparaison, par exemple à l'aide
du VM 101 HEIDENHAIN ou bien avec des cales-étalon. Une analyse
des erreurs permet de définir les corrections d'erreurs nécessaires
(linéaire ou non linéaire).
Le ND 780 peut corriger ces erreurs. Une valeur de correction propre
à chaque système de mesure (à chaque axe) peut être programmée .
Correction d'erreur linéaire
La correction d'erreur linéaire est applicable quand la mesure avec un
étalon de référence révèle une erreur linéaire sur toute la longueur
mesurée. Cette erreur peut être corrigée par le calculateur avec un
facteur de correction.
Pour le calcul de la correction d'erreur linéaire, utilisez la formule
suivante :
Facteur de correction LEC = ((S – M) / M) x 10
6
ppm sachant que
Exemple :
Quand la longueur mesurée avec le système de référence est
500 mm et que le système de mesure linéaire de -l'axe X affiche
seulement 499,95, alors le facteur de correction LEC est
100 ppm (en anglais : parts per million = parties par million) pour
l'-Axes X :
LEC = ((500 – 499.95) / 499.95) x 10
6
ppm = 100 ppm (arrondi au
nombre entier supérieur).

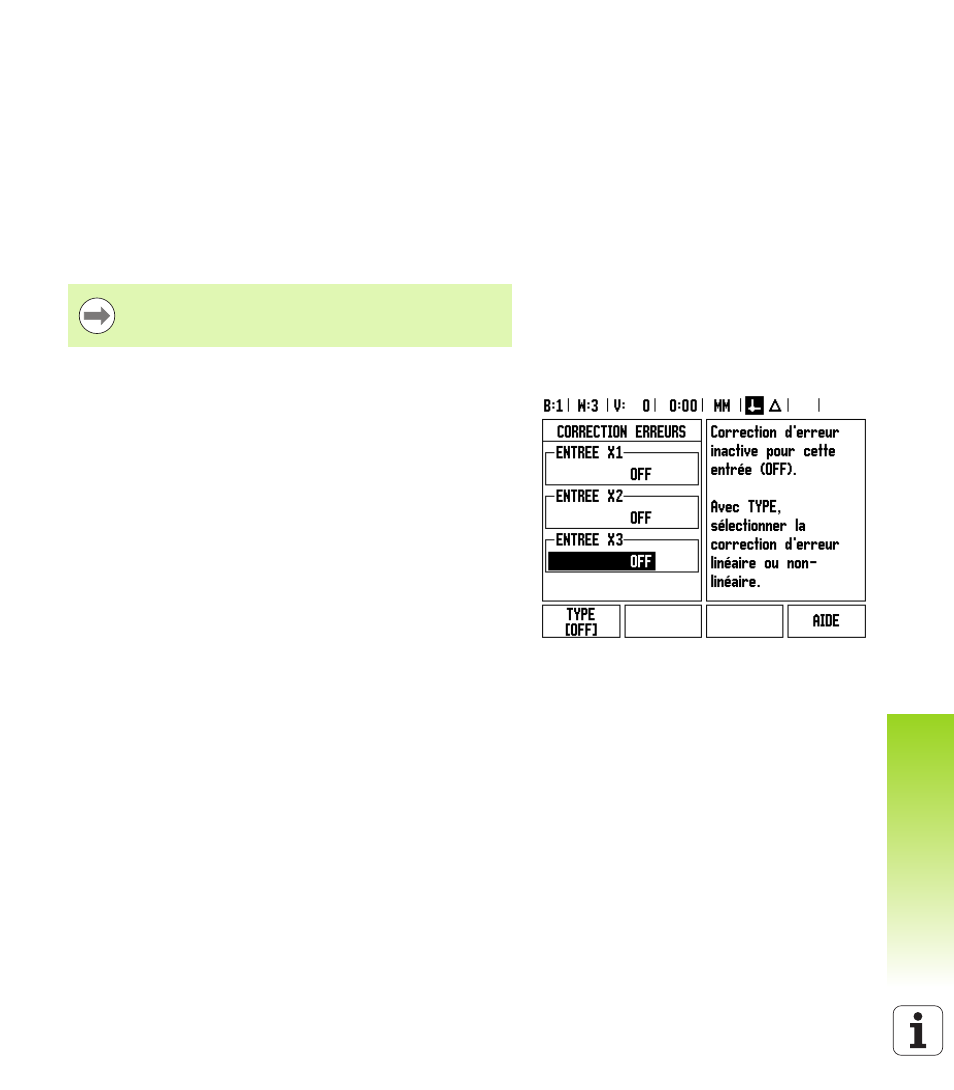

 Si l'écart linéaire du système de mesure est connu, introduisez cette
valeur directement. Avec la softkey TYPE, sélectionnez la
compensation (LINEAIRE).
 Saisissez le facteur de compensation en ppm (soit en microns par
mètre ou en micro-pouces par pouce) et confirmez avec ENTER.
Les correction d'erreurs ne sont possibles qu'avec des
systèmes de mesure linéaire.
S longueur mesurée avec le système de référence
M
longueur mesurée par le système de mesure de l'axe
