I Manuel d'utilisation
I - 3 F
onctions de fr
aisag
e

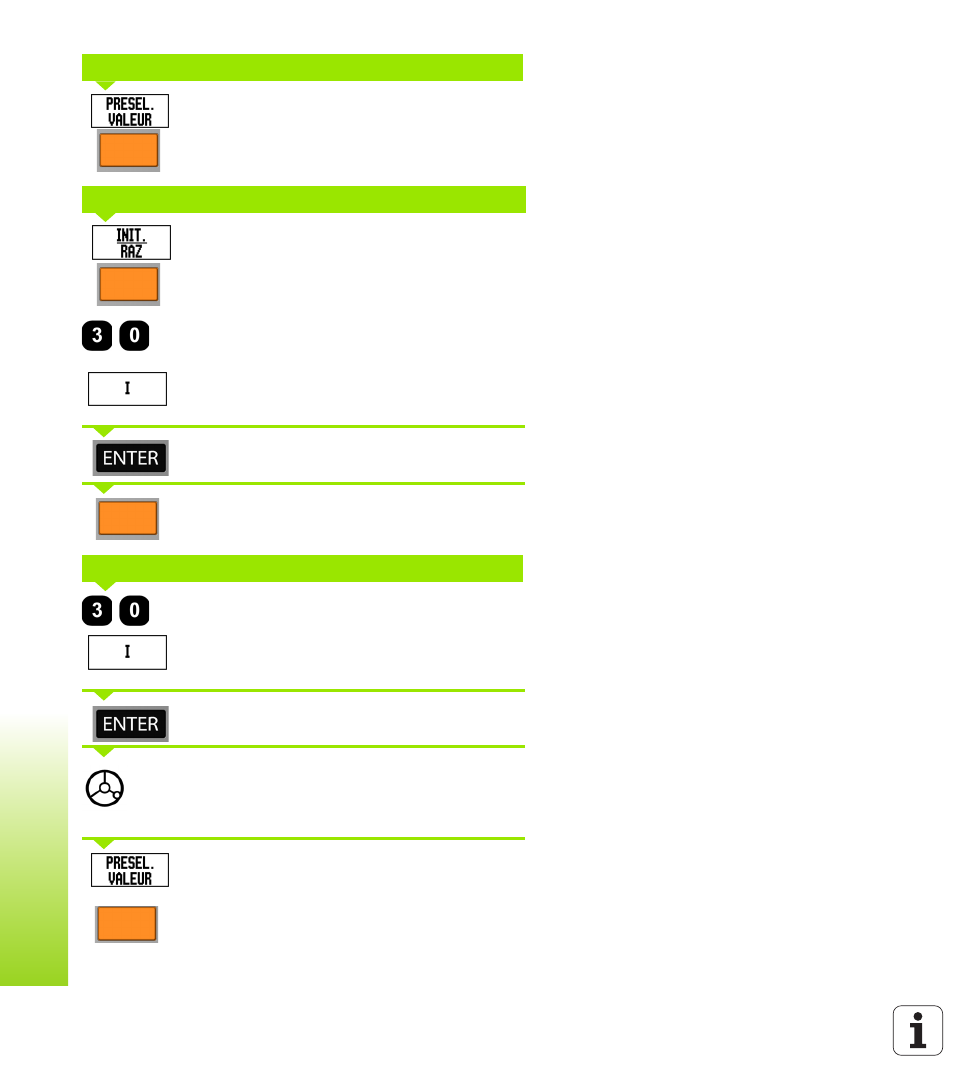

Appuyer sur la softkey PRESEL. VALEUR.
Appuyer sur la touche d'axe X.
Appuyer sur la softkey INIT./RAZ pour activer le mode
INIT.
Appuyer sur la touche d'axe X.
Introduisez la position nominale du trou 2 :
X = 30 mm,
Spécifiez la donnée en tant que cote incrémentale
avec la softkey I.
Confirmer avec ENTER.
Appuyer sur la touche d'axe Y.
Saisir la position nominale du point
2
: Y = 30 mm et,
spécifiez la donnée en tant que cote incrémentale
avec la softkey I.
Confirmer avec ENTER.
Déplacez les axes X et Y à la valeur d'affichage zéro.
Le petit carré du curseur graphique de
positionnement est centré entre les deux marques.
Appuyez sur la softkey PRESEL. VALEUR.
Appuyez sur la touche de l'axe Z.
POSITION NOMINALE
- ALTERNATIVE -
POSITION NOMINALE
