Fonctions de palpage pour l'initialisation du point d'origine

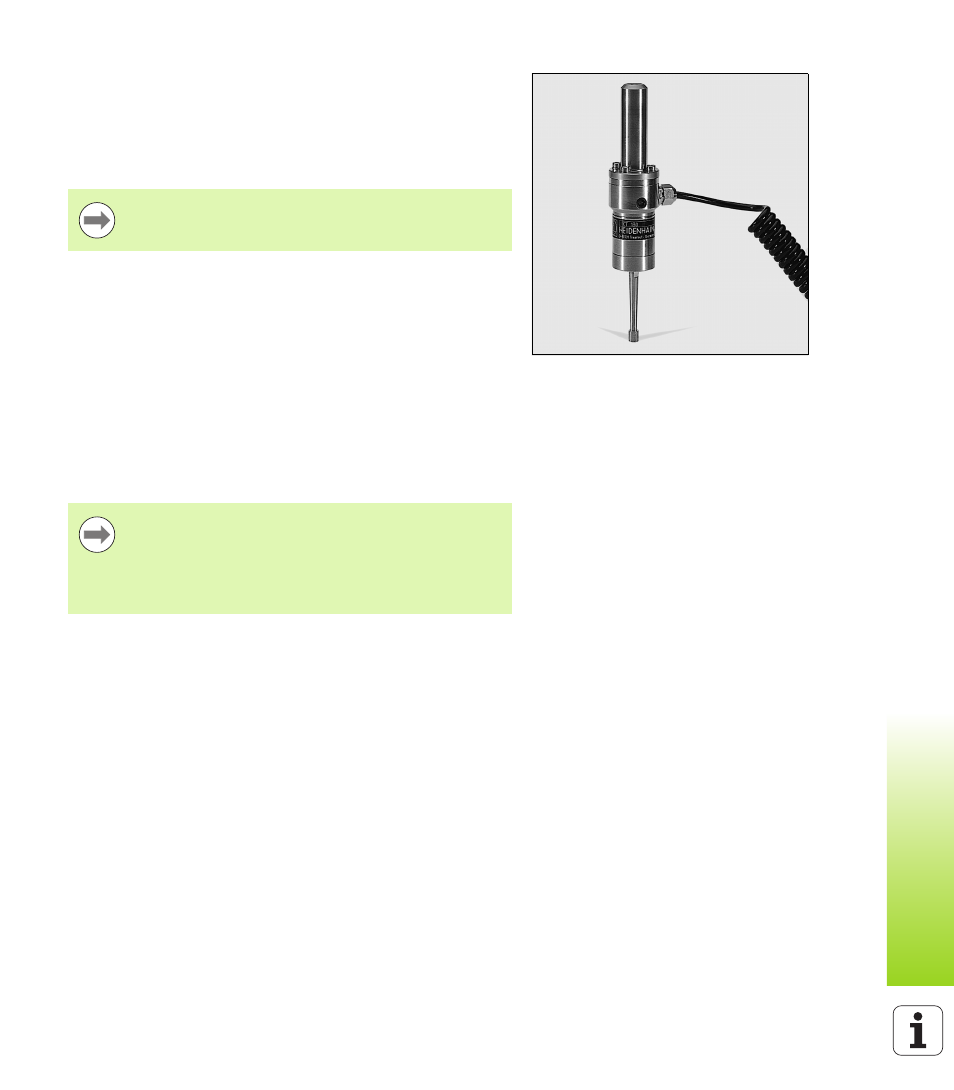

La visualisation de cotes accepte le palpeur électronique d'arête 3D
KT 130 HEIDENHAIN à raccorder à l'entrée X10.
Le ND 780 accepte en plus un palpeur d'arête (commutation à la
masse) que l'on raccorde à l'arrière de l'appareil au moyen d'une fiche
jack phono 3.5 mm. Les deux palpeurs d'arêtes fonctionnent d'après
le même principe.
Pour les fonctions de palpage, la visualisation de cotes dispose des
softkeys suivantes :
 Arête de la pièce comme ligne de référence : ARETE
 Ligne médiane entre deux arêtes de la pièce : LIGNE MEDIANE
 Centre d'un trou ou d'un cylindre : CENTRE DE CERCLE
Dans toutes les fonctions de palpage, le ND 780 tient compte du
diamètre de la tige de palpage introduit.
Appuyez sur la touche C quand vous souhaitez interrompre une
fonction de palpage en cours.
Initialiser le point d'origine avec le palpeur d'arête
Pendant la phase de palpage, le ND 780 gèle l'affichage
de la position de l'arête, de la ligne médiane ou du
centre du cercle.
Avant d'exécuter la fonction de palpage, vous devez tout
d'abord introduire les dimensions du palpeur dans le menu
PARAMETRER USINAGE (cf. ” Paramètres des menus
PARAMETRER USINAGE” à la page 27). Les
caractéristiques du palpeur sont sauvegardées même
après une coupure d'alimentation.
