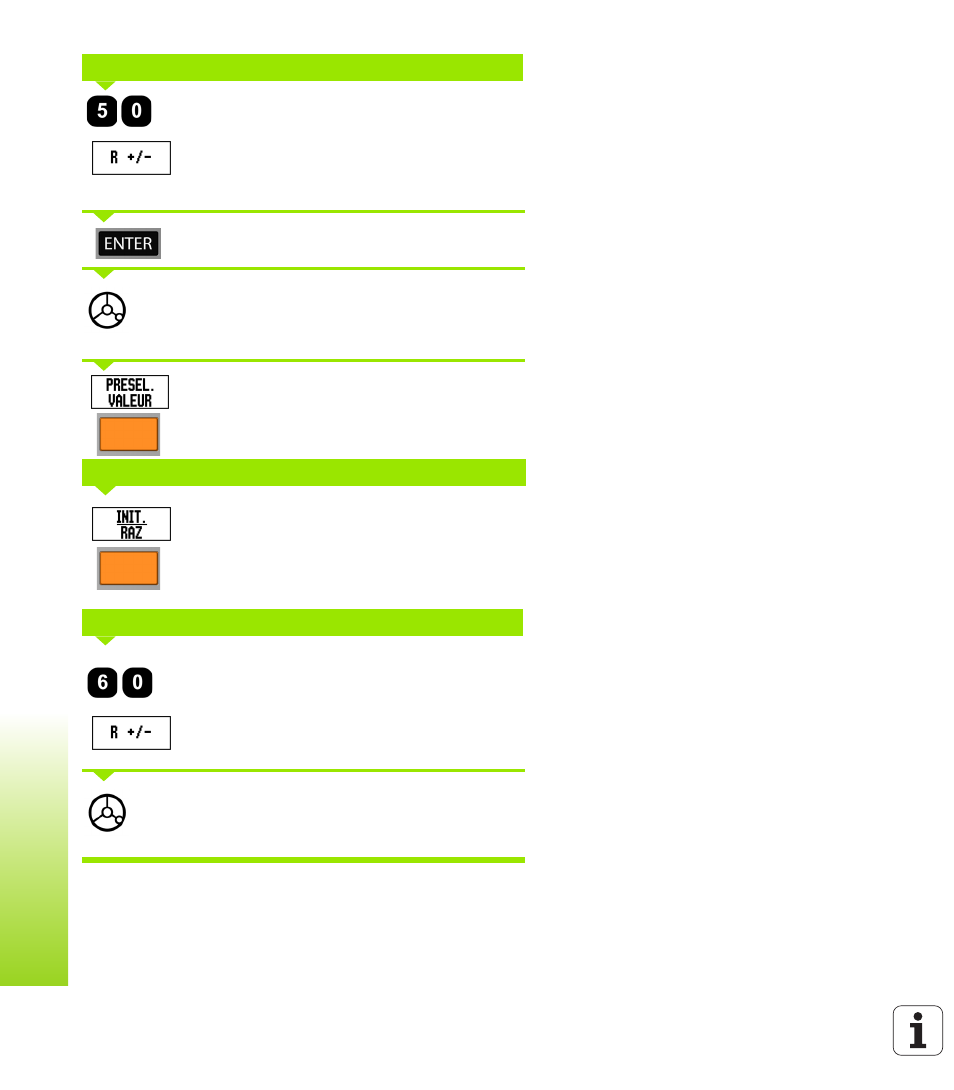

Saisir la position nominale du point 3 : Y = +50 mm
et,
Choisir la correction du rayon d'outil R+ avec la
softkey R +/– et appuyer jusqu’à ce que R+
apparaisse à droite de la valeur de l'axe.
Confirmer avec ENTER.
Déplacer l'axe Y en décomptant à la valeur zéro. Le
petit carré du curseur graphique de positionnement
est centré entre les deux marques.
Appuyer sur la softkey PRESEL. VALEUR.
Appuyer sur la touche d'axe X.
Appuyer sur la softkey INIT./RAZ pour activer le mode
INIT.
Appuyer sur la touche d'axe X.
Saisir la position nominale du point 4 : X = +60 mm
et,
Choisir la correction du rayon d'outil R+ et confirmer
avec ENTER.
Déplacer l'axe X en décomptant sur la valeur zéro Le
petit carré du curseur graphique de positionnement
est centré entre les deux marques.
POSITION NOMINALE
- ALTERNATIVE -
POSITION NOMINALE
