88 II Informations techniques
II - 1 Montag
e et r
a
ccor
dement électr
ique

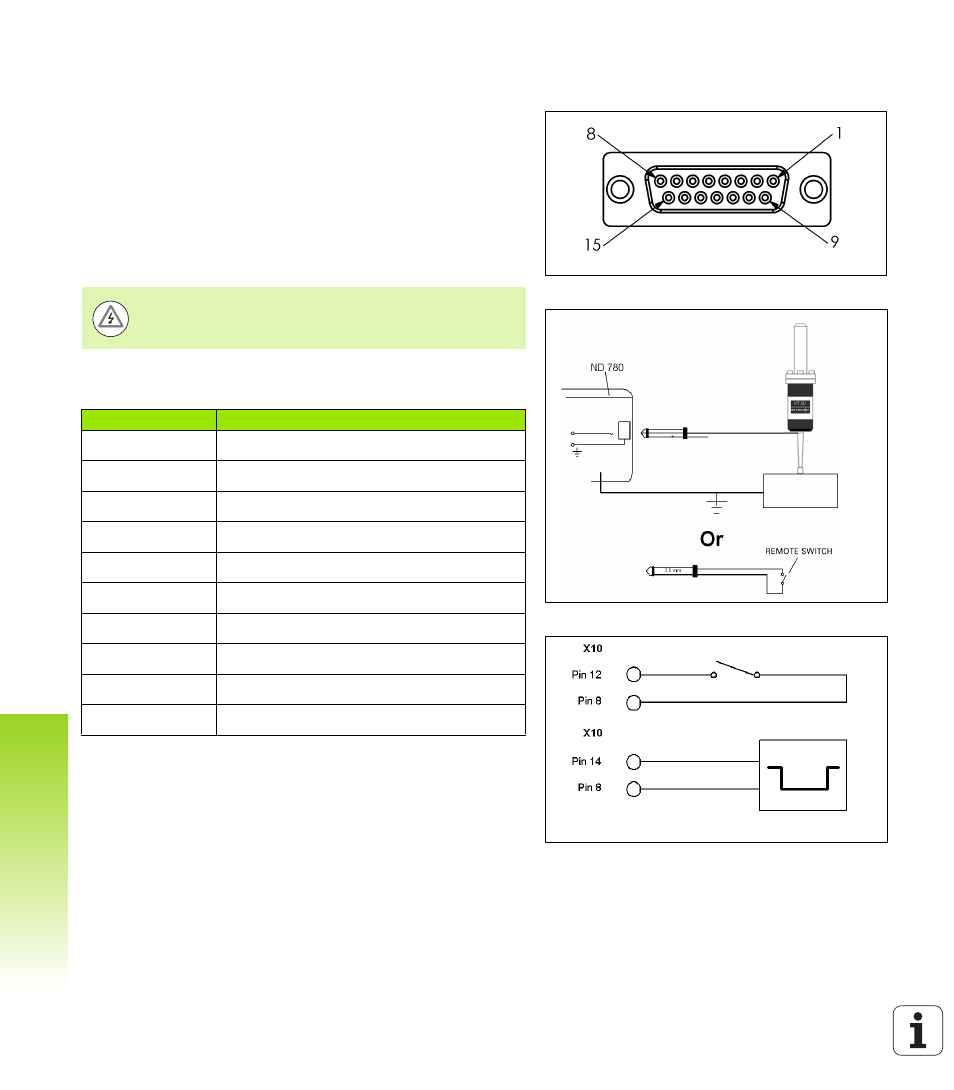

Raccordement du palpeur d'arête et des signaux
d'entrée
Le palpeur d'arête KT HEIDENHAIN se connecte sur la prise Sub-D
X10 située à l'arrière du coffret.
Si vous utilisez un palpeur d'arête, vous devez configurer dans le
ND 780 les paramètres de fonctionnement suivants :
 Longueur de la tige de palpage
 Diamètre de la tige de palpage
Pour l'explication des paramètres de fonctionnement, voir les
paramètres du menu PARAMETRER USINAGE.
Distribution des broches du palpeur d'arête et transmission des
données
Les broches 12 et 14 sont utilisées simultanément avec la fonction
transmission des données. Quand l'un de ces deux contacts est
commuté à la broche 8 (0V), les valeurs de mesure sont transmises via
la ligne TXD de l'interface RS-232 conformément à la définition de
PARAMETRER USINAGE. Un simple commutateur du commerce
peut être utilisé pour assurer le contact entre les broches 12 et 8.
L'impulsion de la broche 14 par rapport à la broche 8 peut être
déclenchée au moyen d'un circuit intégré TTL (SN74LSXX).
Une nouvelle configuration du palpeur d'arête doit être
réalisée par vous même.
Broche Affectation
1 0 V (blindage interne)
2 KTS prêt
3 Signal for IOB
6 DC 5 V
7 0 V
8 0 V
9 Signal for IOB
12 Contact pour la transmission des données
13 KTS
14 Impulsion de transmission des données
