ND 780
17
I - 1 Coor
données : Pr
incipes de base

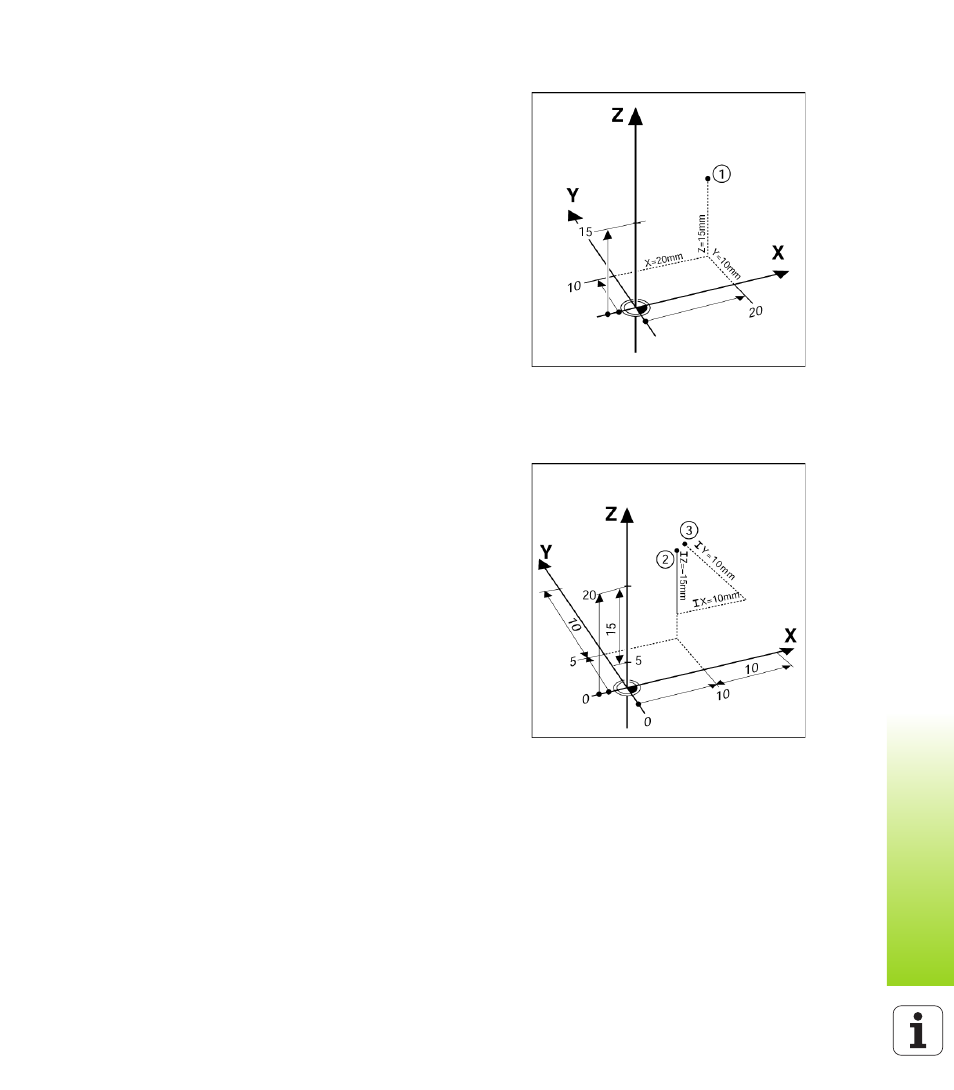

Positions absolues de la pièce
Chaque position sur la pièce est définie d'une manière précise par ses
coordonnées absolues.
Coordonnées absolues de la position
1 :
X = 20 mm
Y = 10 mm
Z = 15 mm
Quand vous souhaitez percer ou fraiser d'après un plan en
coordonnées absolues
, vous déplacez alors l'outil à ces
coordonnées.
Positions incrémentales de la pièce
Une position peut aussi se référer à la position nominale précédente.
Le point zéro relatif est alors situé sur la position nominale précédente.
On parle alors de coordonnées incrémentales (incrément =
accroissement) ou bien encore de cote incrémentale ou cote chaînée
(dans la mesure où la position est donnée par une série de cotes
successives). Les coordonnées incrémentales sont désignées par le
caractère I précédent l'axe.
Exemple : Coordonnées incrémentales de la position 3 se référant à
la position 2
Coordonnées absolues de la position 2 :
X = 20 mm
Y = 10 mm
Z = 15 mm
Coordonnées incrémentales de la position
3 :
I X = 10 mm
I Y = 10 mm
I Z = -15 mm
Quand vous percez ou fraisez d'après un plan de pièce possédant des
coordonnées incrémentales, vous devez alors déplacer l'outil de la
valeur de ces coordonnées.
