ND 780
3

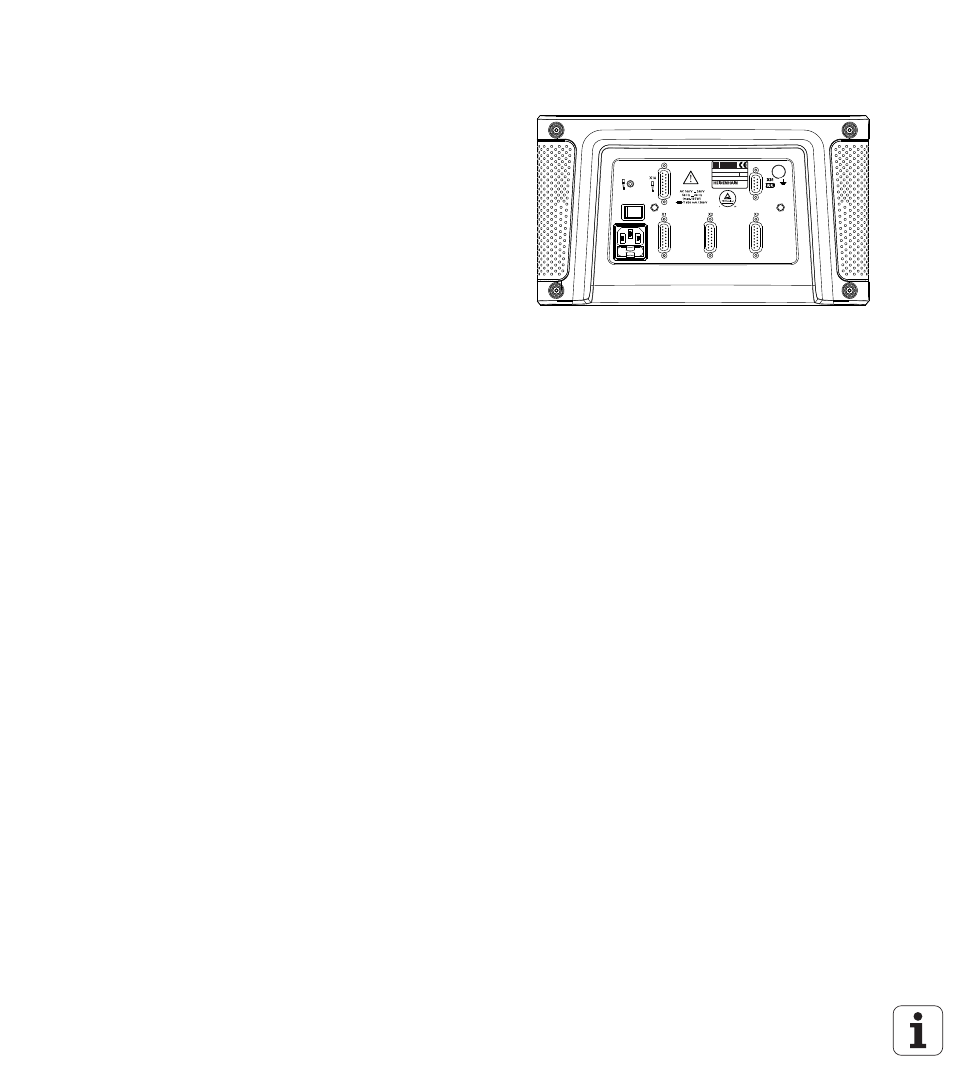

Face arrière du ND 780
ZZZKHLGHQKDLQGH
ND 780
ID 123456-xx
xx
SN 12 345 678 x
O I
1
2
3
4
6
7
5
8
9
10
1
Interrupteur d'alimentation
2
Prise secteur
3
Porte-fusible
4
Mise à la terre du palpeur d'arête
5
Palpeur d'arête KT 130
6
Entrées encodeur : axes X1, X2, X3 interface encodeur 11 µAcc
et 1 Vcc.
7
RS-232-C : communication PC.
8
Borne de terre (masse)
9
Warning to protect against personal injury
10
Product name, ID lable
