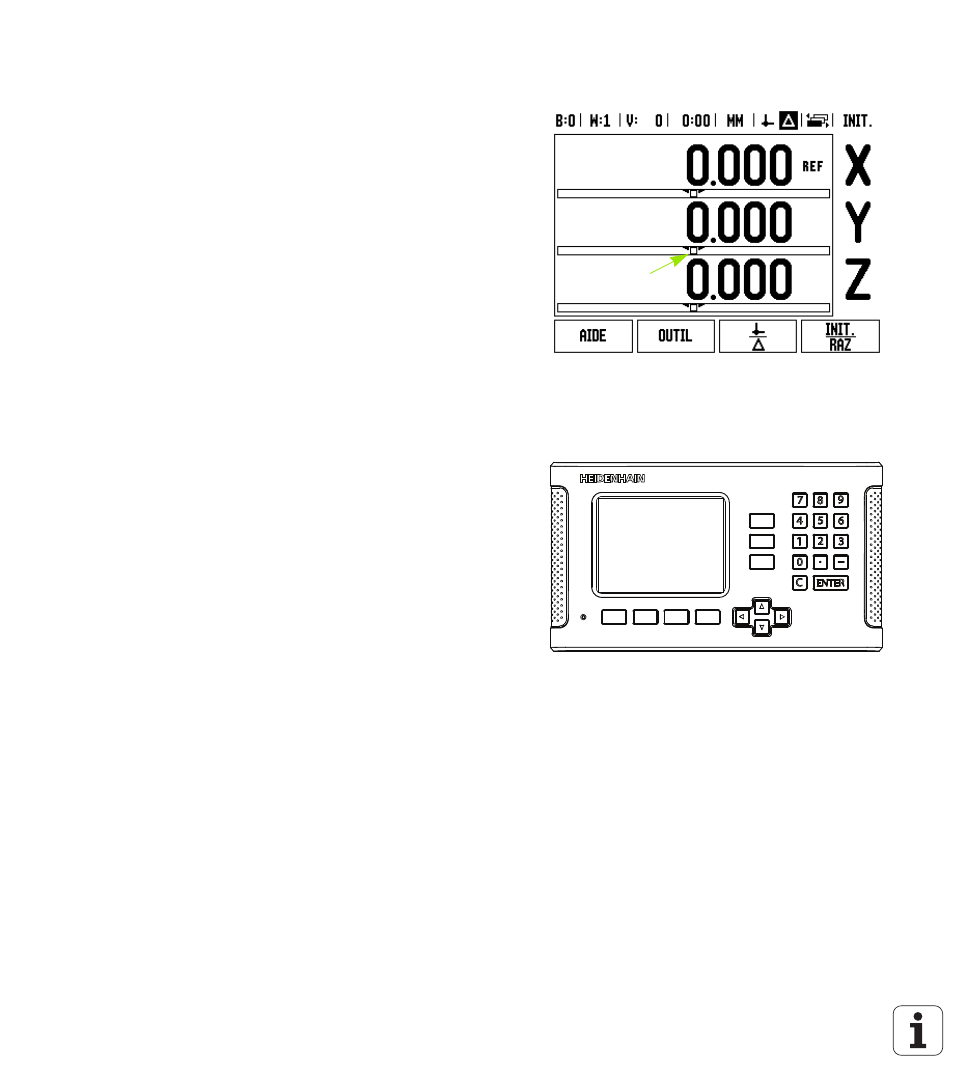

Ecran du ND 780
Ecran du ND 780 avec descriptions de l'affichage standard.
Face avant du ND 780
Face avant du ND 780 avec explications des touches et fonctions.
1 2 3 4 5 6 7 8 9
14
13
12
11
10
1 Point d'origine
2 Outils
3 Avance
4
Chronomètre
5 Unité de mesure
6 Valeur effective
7 Chemin restant
8
Affichage des pages
9
Initialisation/remise à zéro
10 Désignation d'axe
11 Affichage des marques de référence
12
Fonctions des softkeys
13
Curseur graphique de positionnement
14 Plage d'affichage
6 7
8
9
4
2
1
3
5
1
Touches d'axes (3) - X, Y, & Z
2
Pavé numérique pour la saisie des nombres
3 Touche ENTER pour valider les saisies et choisir les champs de
saisie.
4 Touche CLEAR
5
Touches FLÉCHÉES (touches EN HAUT/EN BAS)
6
SOFTKEYS, dont les fonctions dépendent des champs
correspondants de l'écran
7 Témoin d'alimentation secteur
8 Ecran d'affichage
9
Poignée
