HEIDENHAIN ND 780 - Manuel (Page 57)

ND 780
57
I - 3 F
o
nctions de fr
aisag
e
Initialiser la valeur incrémentale

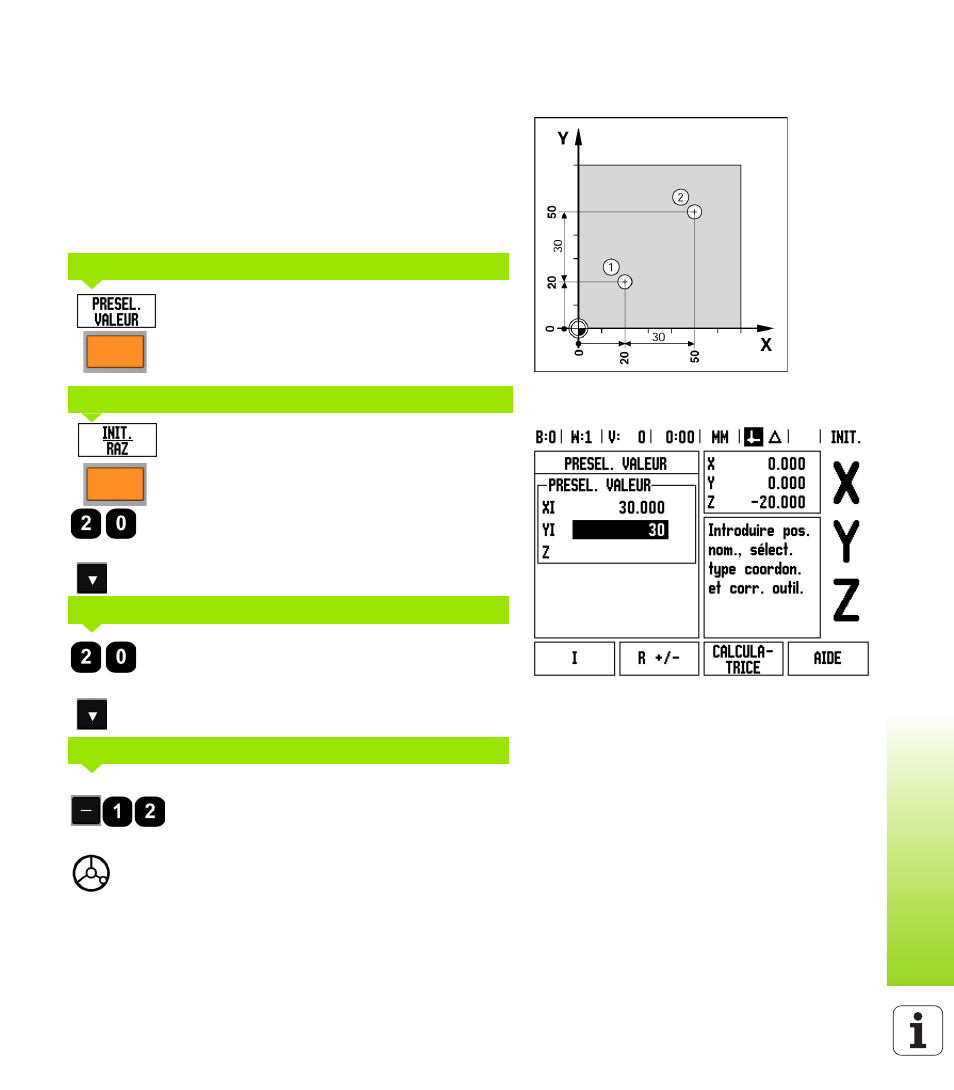

Exemple : Perçage par „déplacement vers zéro“ avec positionnement
incrémental.
Introduisez les coordonnées en valeurs incrémentales. L'incrémental
est signalé dans l'écran par le caractère I devant l'axe. Le point
d'origine est le point zéro pièce.
Trou
1
à X = 20 mm / Y = 20 mm
Distance du trou
2
par rapport au trou
1
: XI = 30 mm / YI = 30 mm
Profondeur de perçage : Z = -12 mm
Mode de fonctionnement : CHEMIN RESTANT
Appuyer sur la softkey PRESEL. VALEUR.
Appuyer sur la touche d'axe X.
Appuyer sur la softkey INIT./RAZ pour activer le mode
INIT.
Appuyer sur la touche d'axe X.
Introduire la position nominale du trou 1 : X = 20 mm
et vérifier que la correction du rayon d'outil ne soit pas
active.
Appuyer sur la touche fléchée EN BAS.
Introduire la position nominale du trou 1 : Y = 20 mm
et vérifier que la correction du rayon d'outil ne soit pas
active.
Appuyer sur la touche fléchée EN BAS.
Introduire la position nominale pour la profondeur de
perçage :
Z = -12 mm. Confirmer avec ENTER.
Percez le trou 1 : déplacer les axes X, Y et Z à la valeur
d'affichage zéro. Le petit carré du curseur graphique
de positionnement est centré entre les deux
marques.
Dégager le foret.
POSITION NOMINALE
- ALTERNATIVE -
POSITION NOMINALE
POSITION NOMINALE
