Softkey PRESEL. VALEUR
La fonction PRESEL. VALEUR permet de définir la position suivante à
laquelle l'outil doit être positionné. Dès l'introduction de la nouvelle
position nominale, l'affichage commute en mode chemin restant et
affiche le chemin restant à parcourir pour aller de la position actuelle à
la position nominale. Pour atteindre la position nominale souhaitée, il
suffit de déplacer la table jusqu'à ce que l'affichage soit à zéro. Vous
pouvez indiquer la position nominale en valeur absolue (par rapport au
point zéro actuel) ou en valeur incrémentale (par rapport à la position
actuelle).

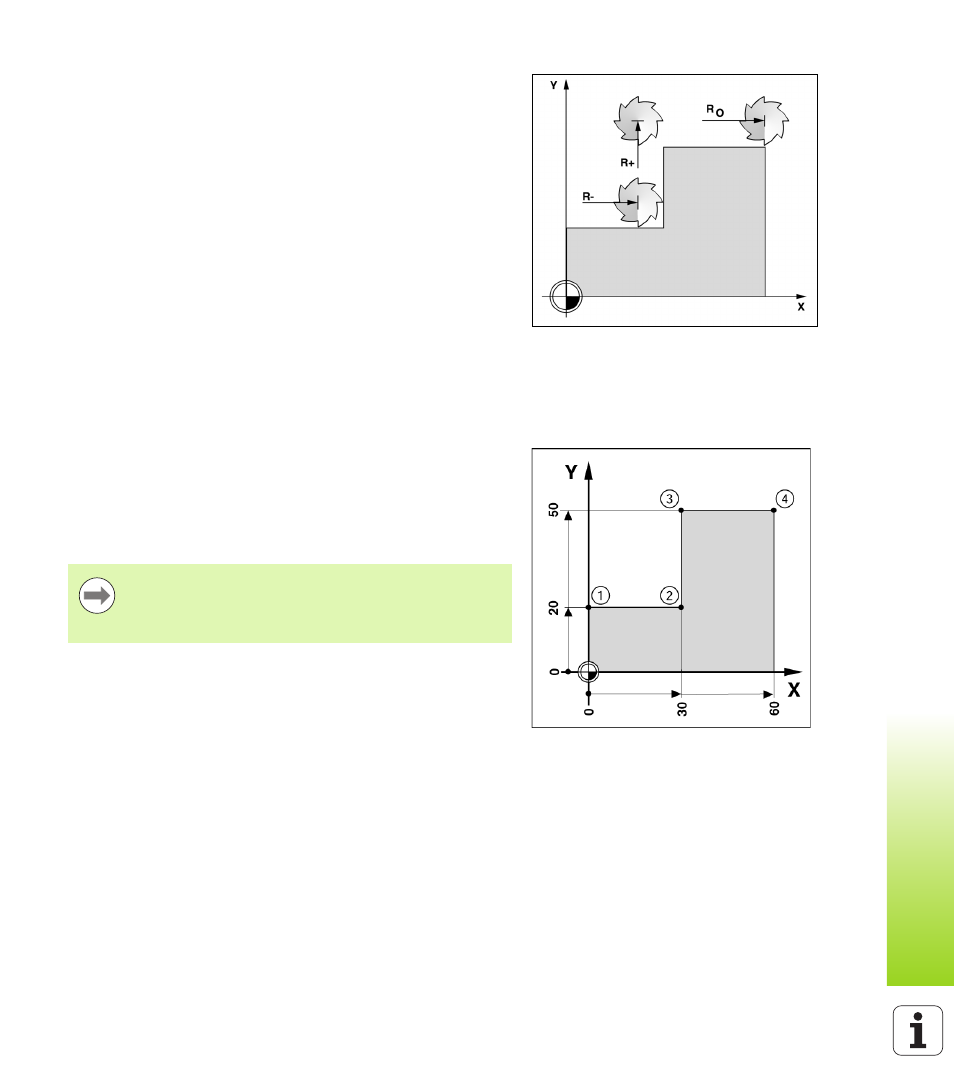

Avec la fonction PRESEL. VALEUR, vous pouvez aussi indiquer de
quel coté sera usinée la pièce à la position nominale.. La softkey R+/–
du masque de saisie PRESEL. VALEUR permet de définir le décalage
qui affectera le déplacement. Avec R+, le centre de l'outil actif est
décalé d'une valeur positive du rayon de l'outil, de qui correspond à un
allongement de la course. Avec R–, le centre de l'outil actif est décalée
d'une valeur négative du rayon de l'outil, ce qui correspond à un
raccourcissement de la course. Pour la valeur du chemin restant, la
fonction R+/– tient compte automatiquement du diamètre de l'outil.
Initialiser la valeur absolue
Exemple :
fraisage d'un épaulement par „décomptage vers zéro“
avec positions absolues.
Les coordonnées sont introduites en valeurs absolues, le point
d'origine correspond au point zéro pièce.
Point 1 : X = 0 mm / Y = 20 mm
Point 2 : X = 30 mm / Y = 20 mm
Point 3 : X = 30 mm / Y = 50 mm
Point 4 : X = 60 mm / Y = 50 mm
Si vous désirez appeler une nouvelle fois la dernière valeur
présélectionnée pour un axe donné, il vous suffit d'appuyer
sur la softkey INITIALISER VALEUR, puis sur la touche
d'axe correspondante.
