HEIDENHAIN ND 780 - Manuel (Page 102)

102
II Informations techniques
II - 4 Int
erf
ace de données

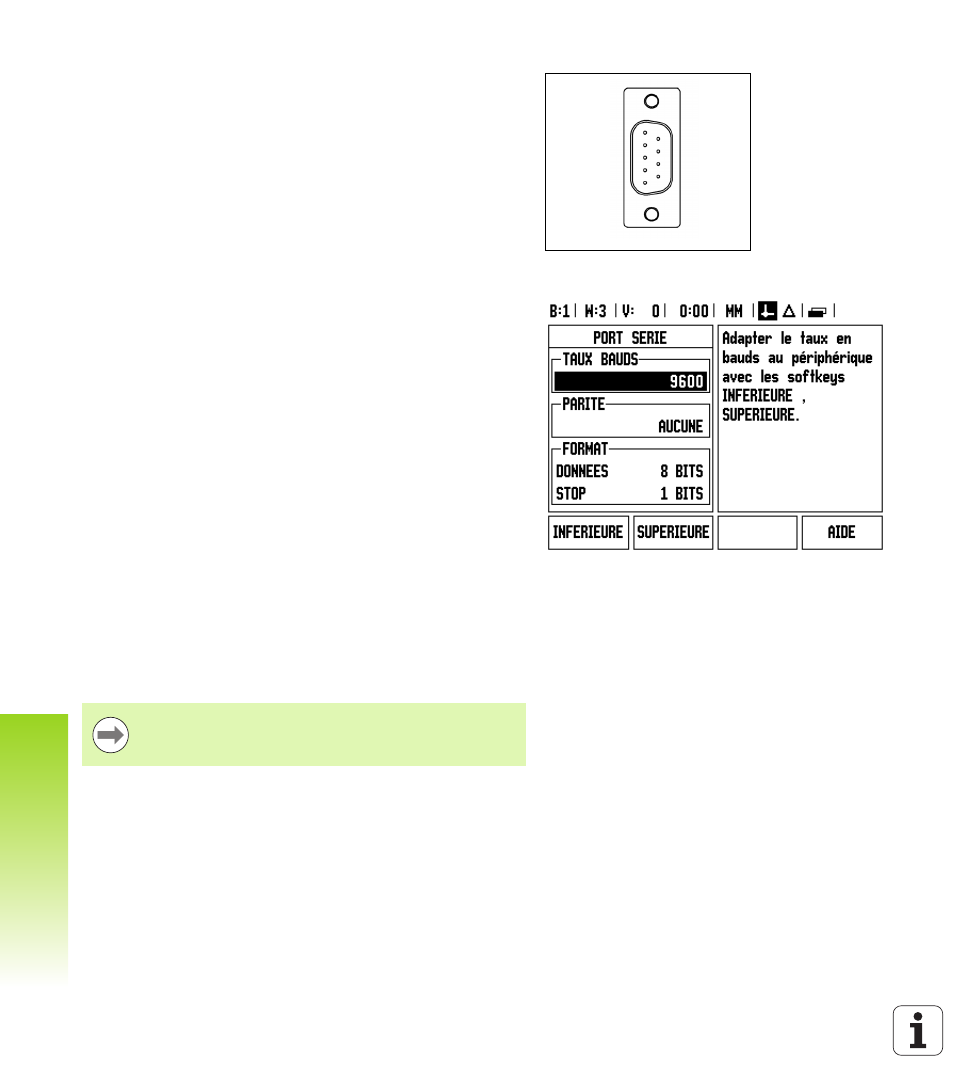

Port série (X31)
Le raccordement série V.24/RS-232-C se trouve à l'arrière de
l'appareil. Les appareils suivants peuvent se raccorder au port série :
 Imprimante avec interface des données série
 Ordinateur personnel (PC) avec interface des données série
Vous pouvez raccorder une imprimante ou un ordinateur au port série.
Ainsi vous pouvez transmettre vos programmes d'usinage ou fichiers
de configuration à une imprimante ou un PC ou recevoir d'un PC des
commandes externes, des programmes d'usinage et des fichiers de
configuration.
Pour les fonctions de transmission des données, la visualisation de
cotes affiche les softkeys IMPORT/EXPORT.
 Avec les softkeys INFERIEURE et SUPERIEURE, le taux en bauds
est réglable à 300, 600, 1 200, 2 400, 9 600, 19 200 38 400 57 600
ou 115 200.
 Le champ parité est réglable avec les softkey disponibles sur
AUCUNE, PAIRE ou IMPAIRE.
 Les bits de données du champ DONNEES sont réglables sur 7 ou 8
avec les softkeys disponibles.
 Le champ STOP est réglable sur 1 ou 2 avec les softkeys
disponibles.
 Choisissez OUI dans le champ AVANCE LIGNE quand, pour un
périphérique, une avance ligne doit succéder à un retour chariot.
 Le champ FIN EMISSION indique le nombre de retours chariot à
émettre en fin de transmission. La fin d'émission (par défaut à 0)
peut être une valeur entière positive (0 - 9) introduite avec le pavé
numérique.
Les valeurs par défaut sont représentées ici.
Les réglages du port série restent sauvegardés après la mise hors
tension de l'appareil. Il n'existe pas de paramètre pour activer ou
désactiver le port série. Les données ne sont transmises via le port
série que si le périphérique est prêt à recevoir. Les informations
relatives au raccordement des câbles et à la distribution des broches
sont disponibles au chapitre Interface de données.
Si vous souhaitez émettre des données à une imprimante série,
appuyez sur la softkey IMPORT/EXPORT. Les données sont
transmises dans un format texte ASCII et peuvent être imprimées
immédiatement.
Les données sont transmises dans l'ordre suivant : Un bit
de start, sept bits de données, un bit de parité (parité paire),
deux bits de stop. Il s'agit ici d'une configuration par défaut.
