Câblage des câbles de raccordement
Le câblage des câbles de raccordement dépend de l'appareil connecté
(se reporter à la documentation technique du périphérique).

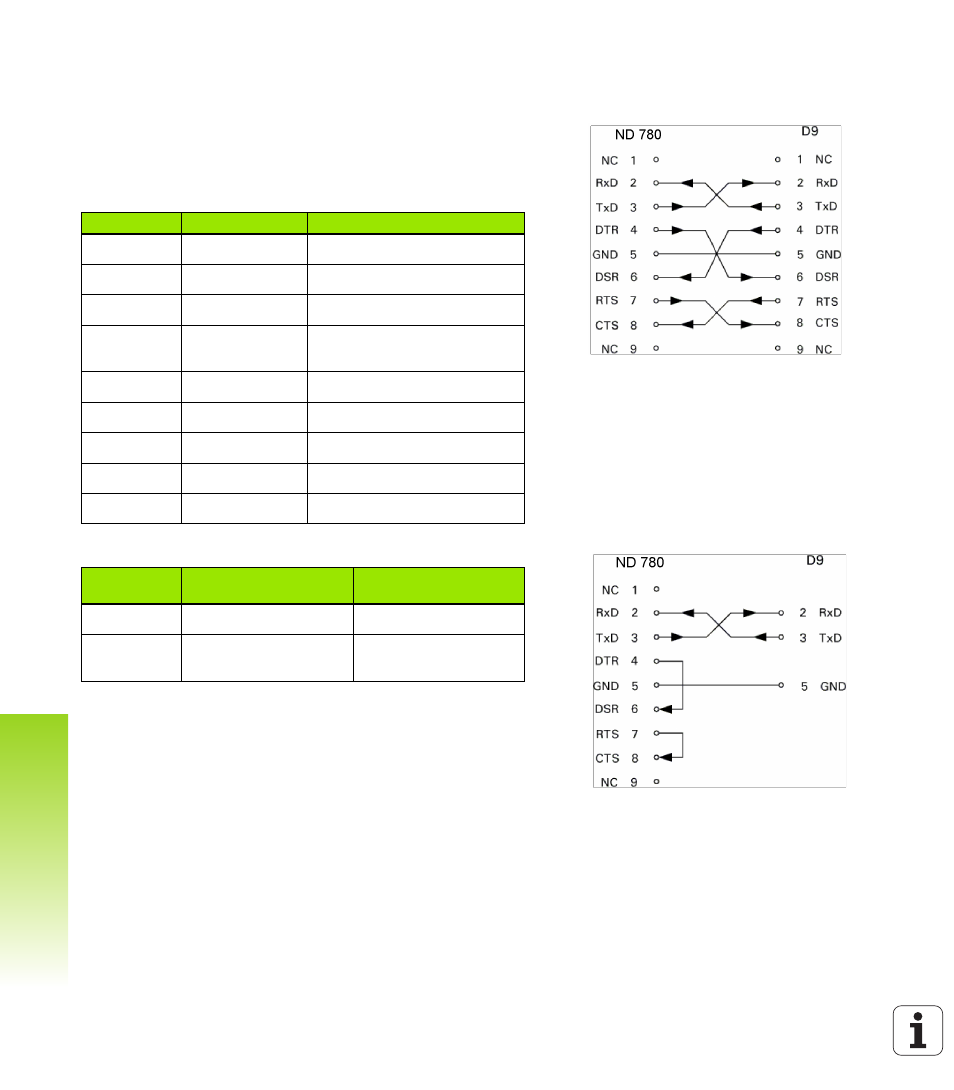

Câblage complet
La communication entre le ND 780 et votre PC n'est possible que s'ils
sont reliés par un câble série.
Distribution des broches
Signal
Broche Affectation Fonction
1 Non raccordé
3 TXD – Transmission de données
2 RXD – Réception de données
7 RTS – Demande d'autorisation à
émettre
8 CTS – Autorisation d'émettre
6 DSR – Prêt à recevoir
5 SIGNAL GND – Masse du signal
4 DTR – Équipement prêt
9 Non raccordé
Signal Niveau du signal
„1“= „actif“ Niveau du signal
„0“ = „inactif“
TXD, RXD - 3 V à - 15 V + 3 V à +15 V
RTS, CTS
DSR, DTR
+ 3 V à +15 V - 3 V à - 15 V
