46
I Manuel d'utilisation
I - 3 F
onctions de fr
aisag
e

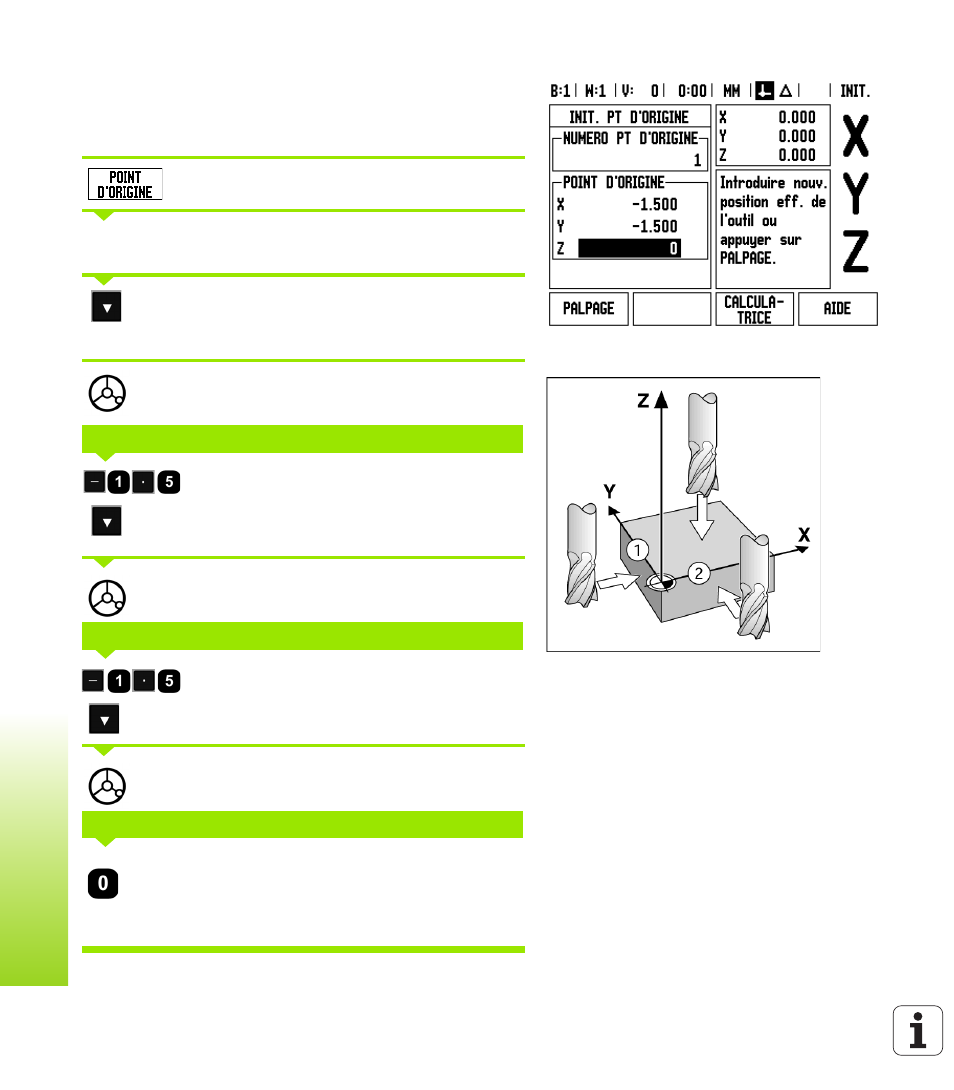

Exemple : Définir un point d'origine sans fonction de palpage
Diamètre d'outil : D = 3 mm
Ordre des axes lors de l'initialisation pour cet exemple : X - Y - Z
Préparation : définir l'outil actif qui servira à l'initialisation du point
d'origine.
Appuyer sur la softkey POINT D'ORIGINE.
Le curseur est maintenant sur le champ NUMERO PT
D'ORIGINE.
Introduire le numéro du point d'origine et déplacer le
curseur sur le champ AXE X avec la touche fléchée
EN BAS.
Tangenter l'arête 1 de la pièce.
Introduire la position du centre de l'outil
(X = – 1,5 mm) et
déplacez le curseur sur le champ AXE Y avec la
touche fléchée EN BAS.
Tangenter l'arête
2
de la pièce.
Introduire la position du centre de l'outil
(Y = – 1,5 mm) et
Appuyez sur la touche EN BAS.
Tangenter le haut de la pièce.
Introduire la position de la pointe de l'outil (Z = 0 mm)
pour prendre en compte la coordonnée Z du point
d'origine. Confirmer avec ENTER.
INIT. PT D'ORIGINE EN X
INIT. PT D'ORIGINE EN Y
INITIALISER POINT D'ORIGINE Z = + 0
