HEIDENHAIN ND 780 - Manuel (Page 63)

ND 780
63
I - 3 F
o
nctions de fr
aisag
e

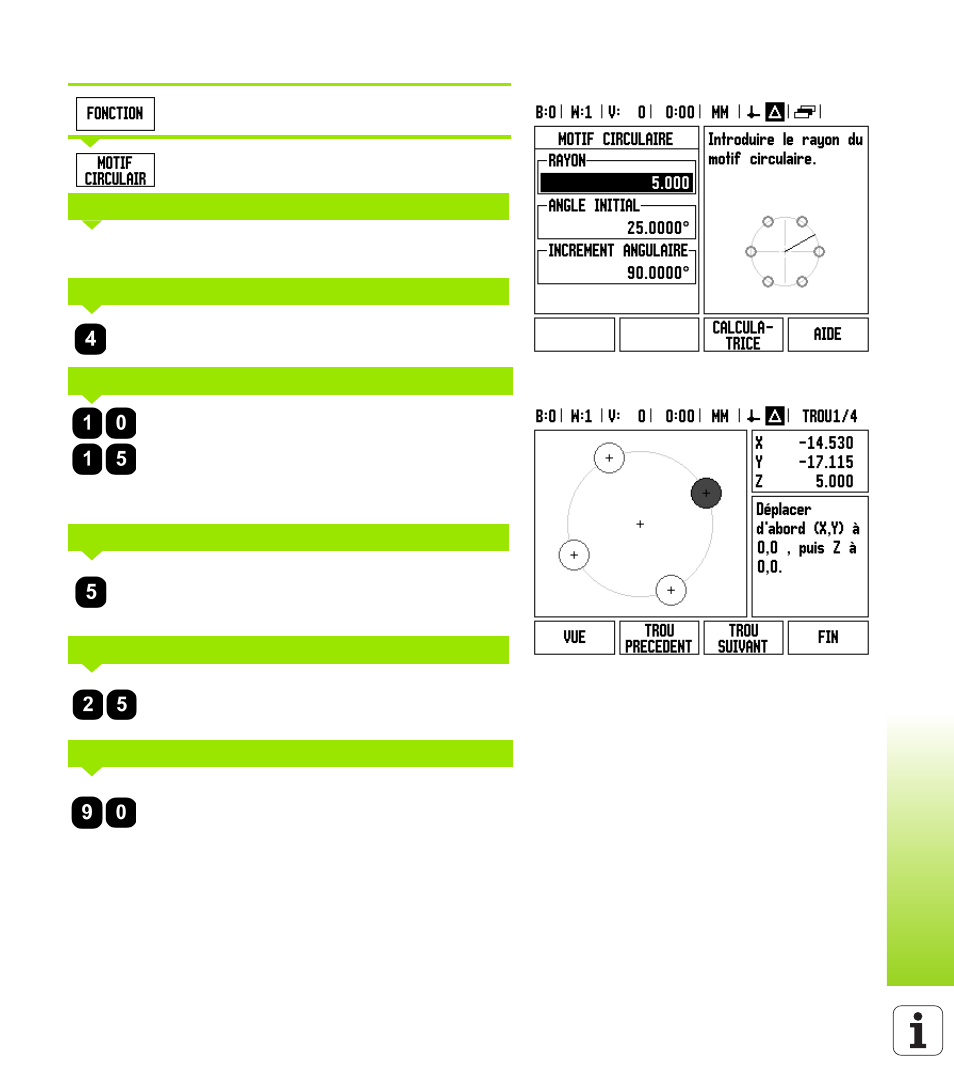

1. Etape : Introduire les données
Appuyer sur la softkey FONCTION.
Appuyer sur la softkey MOTIF CIRCULAIR.
Introduire le type de motif circulaire (cercle entier).
Déplacer le curseur sur le prochain champ.
Introduire le nombre de trous (4).
Introduire la coordonnée X et Y du centre du motif
circulaire.
(X = 10), (Y = 15). Déplacer le curseur sur le prochain
champ.
Introduire le rayon du motif circulaire (5).
Introduire l'angle initial (25°).
Introduisez l'incrément angulaire (90°, éditable
seulement si vous introduisez un arc de cercle).
TYPE DE MOTIF
NOMBRE DE TROUS
CENTRE DE CERCLE
RAYON
ANGLE INITIAL
INCREMENT ANGULAIRE
