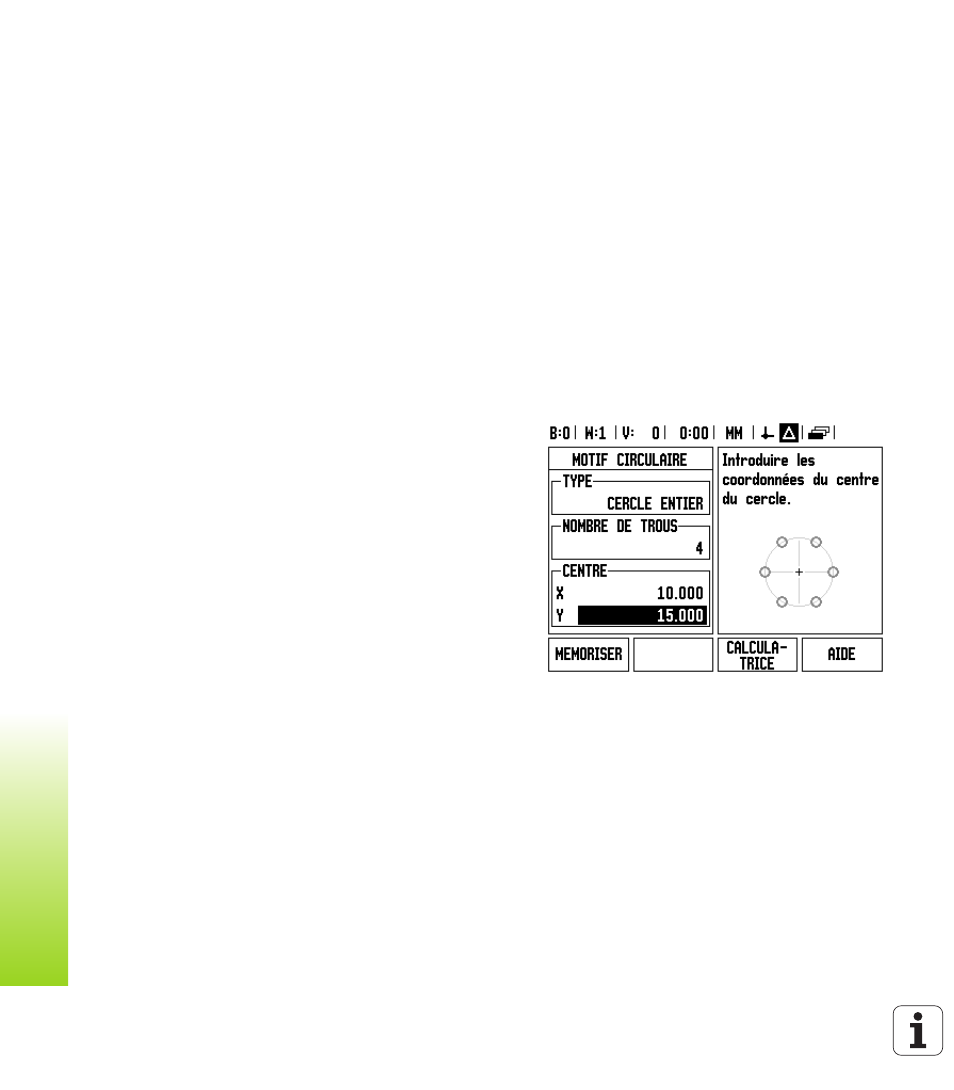

Softkey MOTIF CIRCULAIRE
Données nécessaires :
 Type de motif circulaire (cercle entier ou arc de cercle)
 Nombre de trous
 Centre (centre du motif circulaire dans le plan du motif circulaire)
 Rayon (rayon du motif circulaire)
 Angle initial (angle du 1er trou du cercle de trous) L'angle initial est
l'angle compris entre l'axe de référence et le premier trou.
 Incrément angulaire (optionnel : uniquement avec un arc de cercle).
L'incrément angulaire est l'angle entre les trous.
 Un incrément angulaire négatif permet un déplacement dans le
sens horaire.
 Profondeur (profondeur de perçage dans l'axe d'outil)
Le ND 780 calcule les coordonnées des perçages que vous
positionnez simplement par „décomptage vers zéro“.
Exemple :
introduire le cercle de trous et exécuter.
Nombre de trous : 4
Coordonnées du centre : X = 10 mm / Y = 15 mm
Rayon du motif circulaire : 5 mm
Angle initial : (angle compris entre l'axe X et le premier trou) 25°
Profondeur de perçage : Z = -5 mm
