ND 780
77
I - 4 F
onctions pour les opér
ations de t
o
ur
nag
e

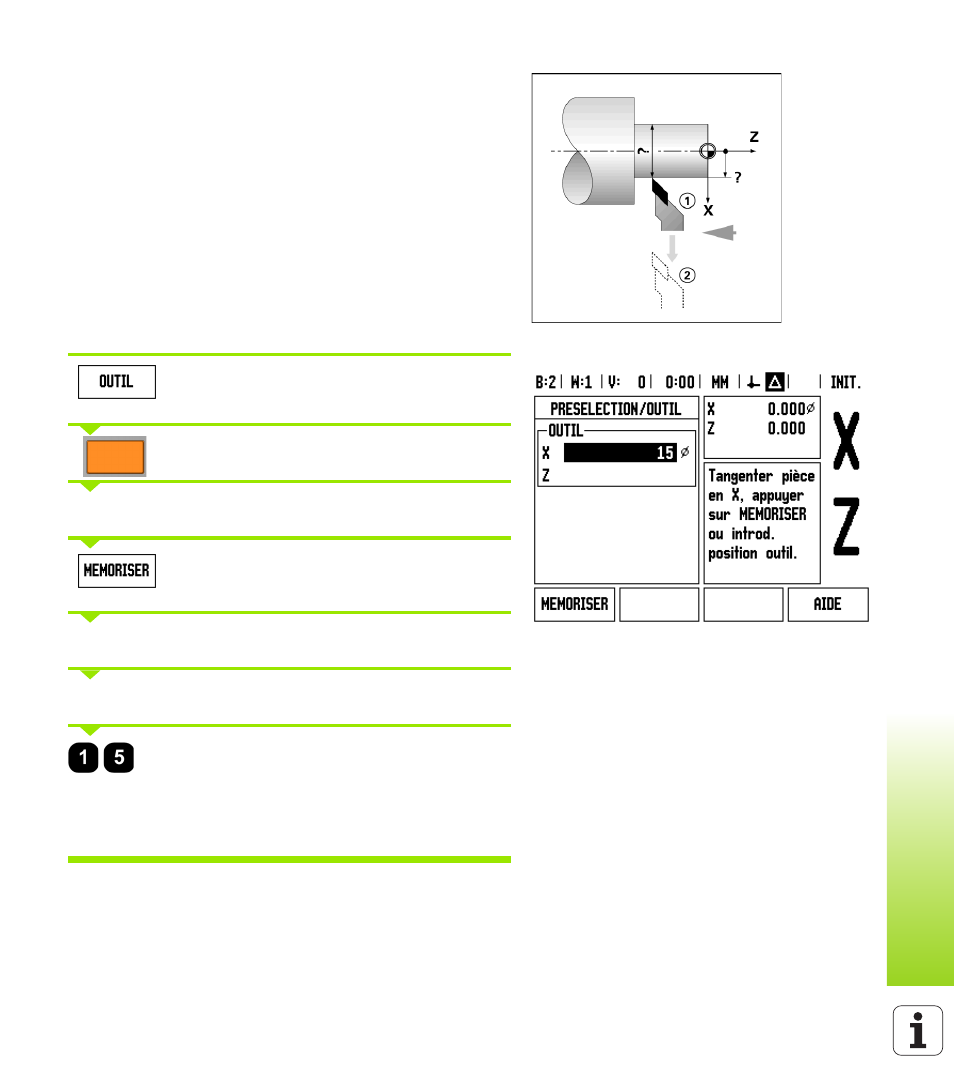

Introduire le décalage de l'outil avec la fonction NOTE/INIT.
Avec la fonction NOTE/INIT., vous déterminez le décalage d'un outil
en usinage quand le diamètre de la pièce est inconnu.
La fonction NOTE/INIT. est avantageuse pour déterminer les données
de l'outil en tangentant la pièce. Pour ne pas perdre la valeur de
position au moment où vous dégagez l'outil pour mesurer la pièce,
vous pouvez mémoriser cette valeur de position avec la softkey
NOTE.
Utiliser la fonction NOTE/INIT. :
Appuyer sur la softkey OUTIL. Sélectionner l'outil
souhaité et valider avec ENTER.
Appuyer sur la touche d'axe X.
Exécuter une passe dans l'axe X.
Appuyer sur la softkey NOTE pendant que l'outil est
en cours d'usinage.
Dégager l'outil.
Arrêter la broche et mesurer le diamètre de la pièce.
Introduisez le diamètre ou le rayon mesuré, par ex.
15 mm et validez avec ENTER.
Quand vous introduisez une valeur de diamètre,
assurez-vous que le ND 780 soit bien en affichage
diamètre (Ø).
