Axe de référence angulaire
L'axe de référence angulaire est la position 0°. Il est défini comme l'un
des deux axes du plan de rotation. Le tableau suivant indique le 0° des
trois plans de rotation possibles :
Les axes suivants déterminent la référence angulaire:
Le sens de rotation est positif dans le sens anti-horaire, si le plan
d'usinage est observé dans le sens négatif de l'axe d'outil.

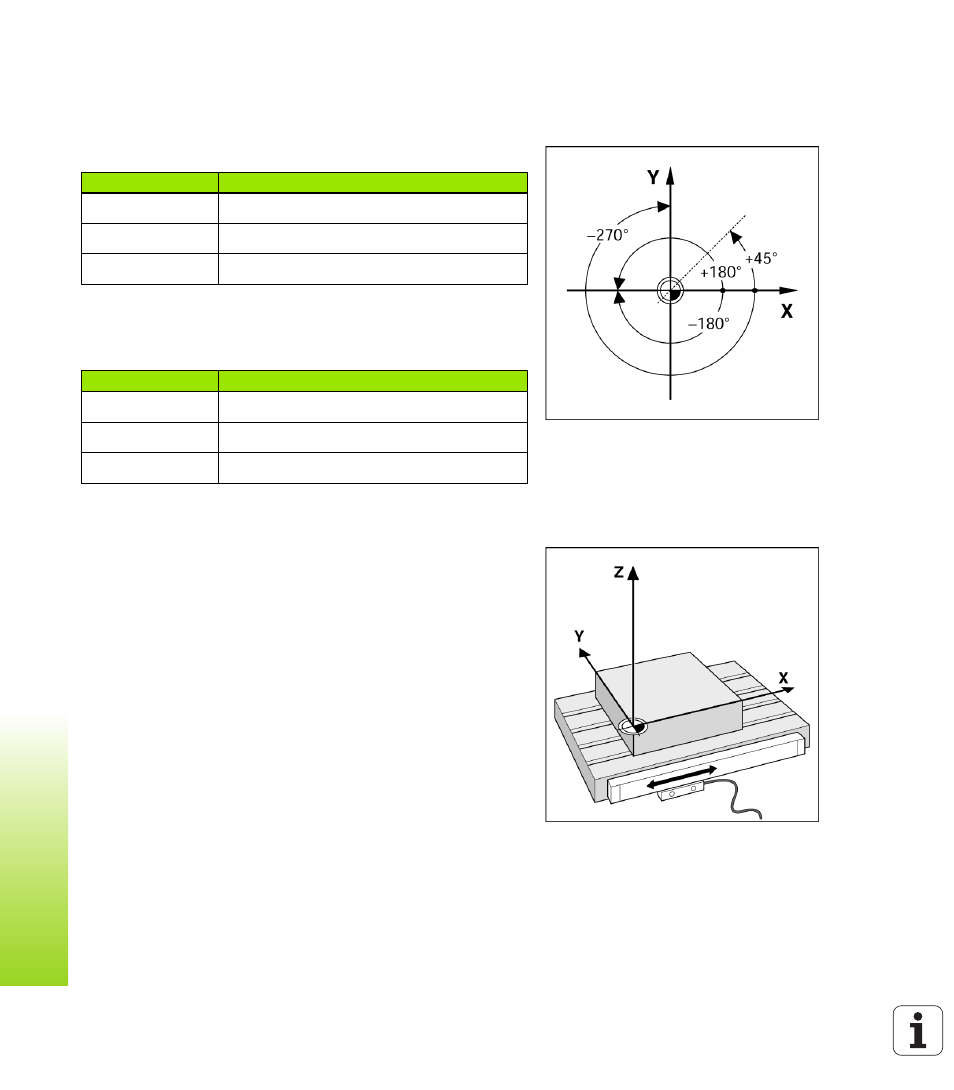

Exemple
: Angle dans le plan d'usinage XY
Systèmes de mesure de position
Les systèmes de mesure de position convertissent les
déplacements des axes de la machine en signaux électriques. Le
ND780 exploite les signaux, détermine la position effective des axes
de la machine et affiche à l'écran cette position sous forme
numérique.
Lors d'une coupure de courant, la relation entre la position de la table
de la machine et la position effective calculée est perdue. Dès que
l'alimentation de courant est rétablie, vous pouvez reproduire cette
relation grâce aux marques de référence des systèmes de mesure de
position et au système automatique REF du ND 780.
Plan
Axe de référence angulaire
XY
+X
YZ
+Y
ZX
+Z
Angle
Correspond à...
+ 45°
... la moitié de l'angle entre +X et +Y
+/- 180°
... l'axe X négatif
- 270°
... l'axe Y positif
