20
I Manuel d'utilisation
I - 2 Utilisation du ND 780
I - 2 Utilisation du ND 780

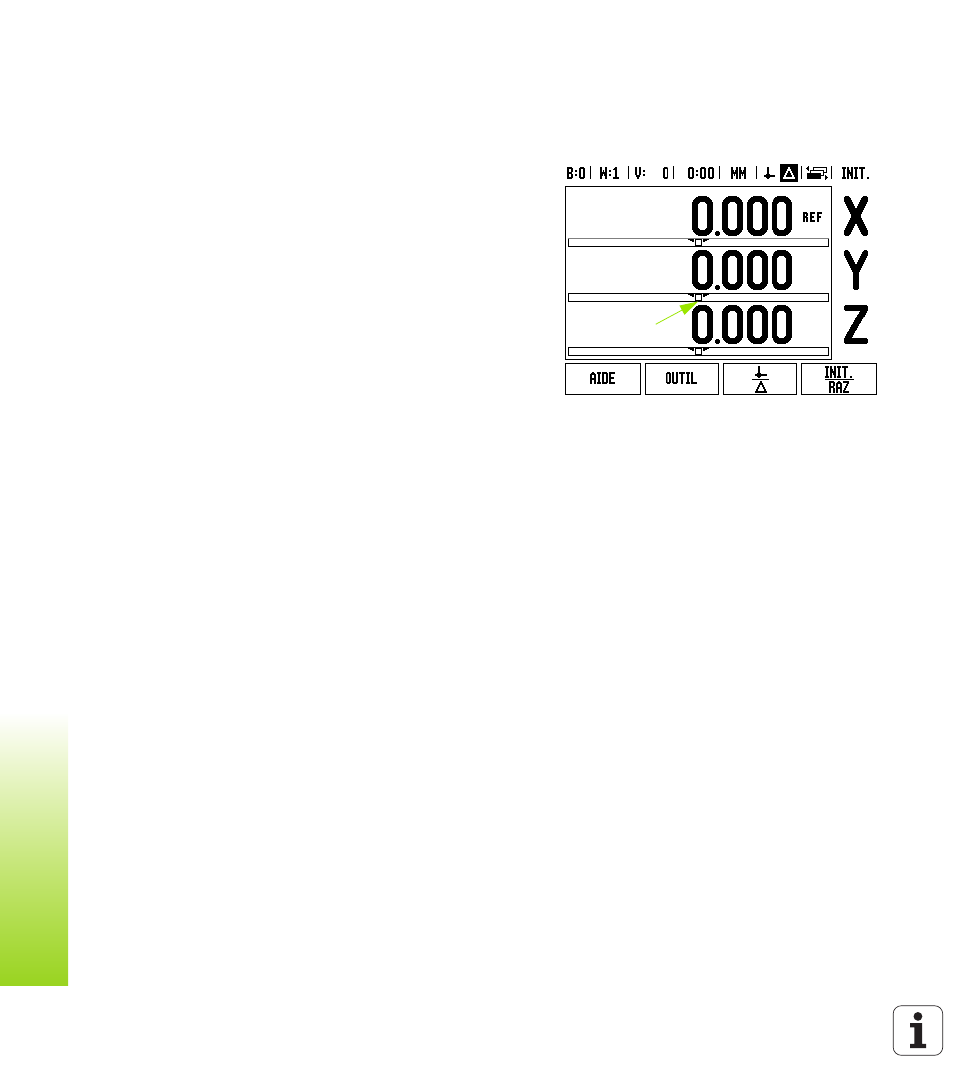

Description de l'écran
Symboles de la barre d'état :
Le ND 780 dispose de fonctions spécifiques ayant pour objectif un
maximum de productivité de votre machine-outil conventionnelle.
 Barre d'état – La barre d'état affiche le point d'origine actuel, l'outil,
l'avance, le contenu du chronomètre, l'unité de mesure, le chemin
restant (incrémental) ou la valeur effective (absolue), l'indicateur de
page et la fonction active de Présélection/Remise à zéro. Le
paramétrage de la barre d'état est expliqué dans le paragraphe
"Menu PARAMETRER USINAGE".
 Zone d'affichage – La Zone d'affichage contient les valeurs de
positions actuelles des axes. Les masques de saisie, les champs,
les fenêtres avec les instructions à l'utilisateur, les messages
d'erreur et infos sont également affichés.
 Désignations des axes
– indique l'axe correspondant à la touche
d'axe.
 Affichage des marques de référence
– indique l'état actuel des
marques de référence.
 Softkeys – Les Softkeys désignent les différentes fonctions de
fraisage et de tournage.
1 Point d'origine
2
Outil
3
Avance
4 Chronomètre
5 Unité de mesure
6 Valeur effective
7
Chemin restant
8 Affichage des pages
9 Initialisation/remise à zéro
10 Désignation d'axe
11
Affichage de marque de référence
12
Softkeys
13 Plage d'affichage
14 Curseur graphique de positionnement (uniquement dans le mode
Chemin restant)
10
11
4 5 1 6 7 8 8 2 1
12
13
14
3 9
