66
I Manuel d'utilisation
I - 3 F
onctions de fr
aisag
e

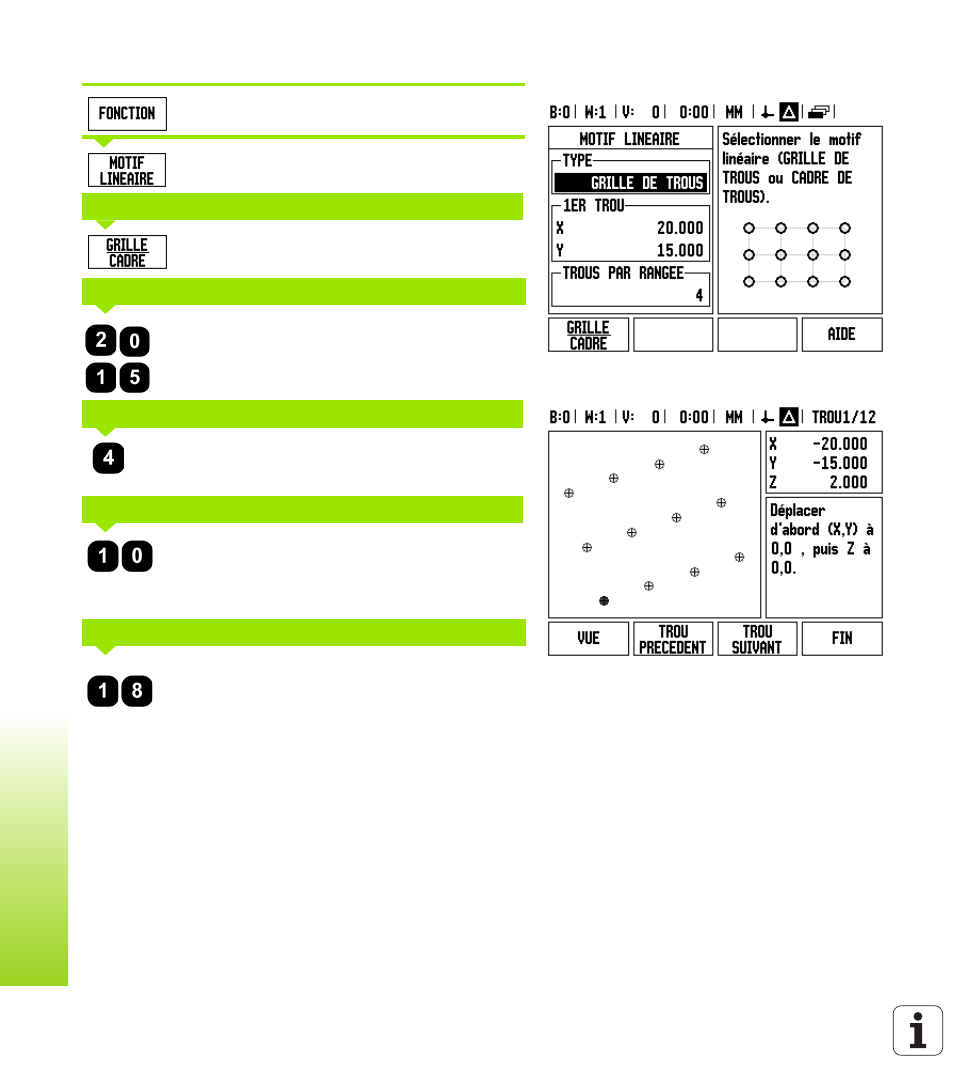

1. Etape : Introduire les données
Appuyer sur la softkey FONCTION.
Appuyer sur la softkey MOTIF LINEAIRE.
Introduire le type de motif linéaire (grille de trous).
Déplacer le curseur sur le champ suivant.
Introduire les coordonnées X et Y (X = 20), (Y = 15).
Déplacer le curseur sur le champ suivant.
Introduire le nombre de trous par rangée (4). Déplacer
le curseur sur le champ suivant.
Introduire l'écart entre les trous sur la rangée de
trous (10).
Introduire l'angle d'inclinaison (18°).
TYPE DE MOTIF
PREMIER TROU X ET Y
TROUS PAR RANGEE
ECART ENTRE TROUS
ANGLE
