26
I Manuel d'utilisation
I - 2 Utilisation du ND 780
Modes de fonctionnement
Le ND 780 dispose de deux modes de fonctionnement : Valeur
effective
et Chemin restant. En mode Valeur effective, la position
effective actuelle de l'outil affichée se réfère toujours au point
d'origine actif. L'outil est alors déplacé jusqu'à ce que la valeur
affichée corresponde à la position nominale souhaitée. En mode
chemin restant, vous déplacez l'outil aux positions nominales en
déplaçant l'axe concerné vers la valeur zéro. Quand vous travaillez en
mode chemin restant, vous pouvez saisir les coordonnées des
positions nominales soit en valeur absolue, soit en valeur
incrémentale.
Dans l'application Fraisage, quand vous êtes en mode Valeur
effective, seul le décalage de longueur de l'outil est actif. En mode
Chemin restant, la visualisation de cotes utilise aussi bien le décalage
de longueur que celui du rayon pour calculer le chemin restant à
parcourir jusqu'à la position nominale; il se réfère à la dent de l'outil en
cours d'utilisation.
Lorsque la visualisation est dans le mode tournage, tous les décalages
d'outils sont actifs aussi bien dans le mode valeur effective que
chemin restant.
La touche VALEUR EFFECTIVE/CHEMIN RESTANT permet de
commuter entre les deux modes de fonctionnement. Les touches
fléchées A GAUCHE OU A DROITE appellent les fonctions softkeys
disponibles des modes valeur effective et chemin restant.
Dans la version 3 axes, la fonction couplage d'axes vous permet
d'associer les axes Z .
PARAMETRER
Le Nd 780 dispose des deux menus suivants pour le réglage des
paramètres de fonctionnement : PARAMETRER USINAGE et
PARAMETRER SYSTEME. Les paramètres du menu PARAMETRER
USINAGE vous permettent d'adapter les données spécifiques à
chaque opération d'usinage. Dans le menu PARAMETRER SYSTEME,
vous définissez les paramètres du système de mesure, de l'affichage
et de la communication.

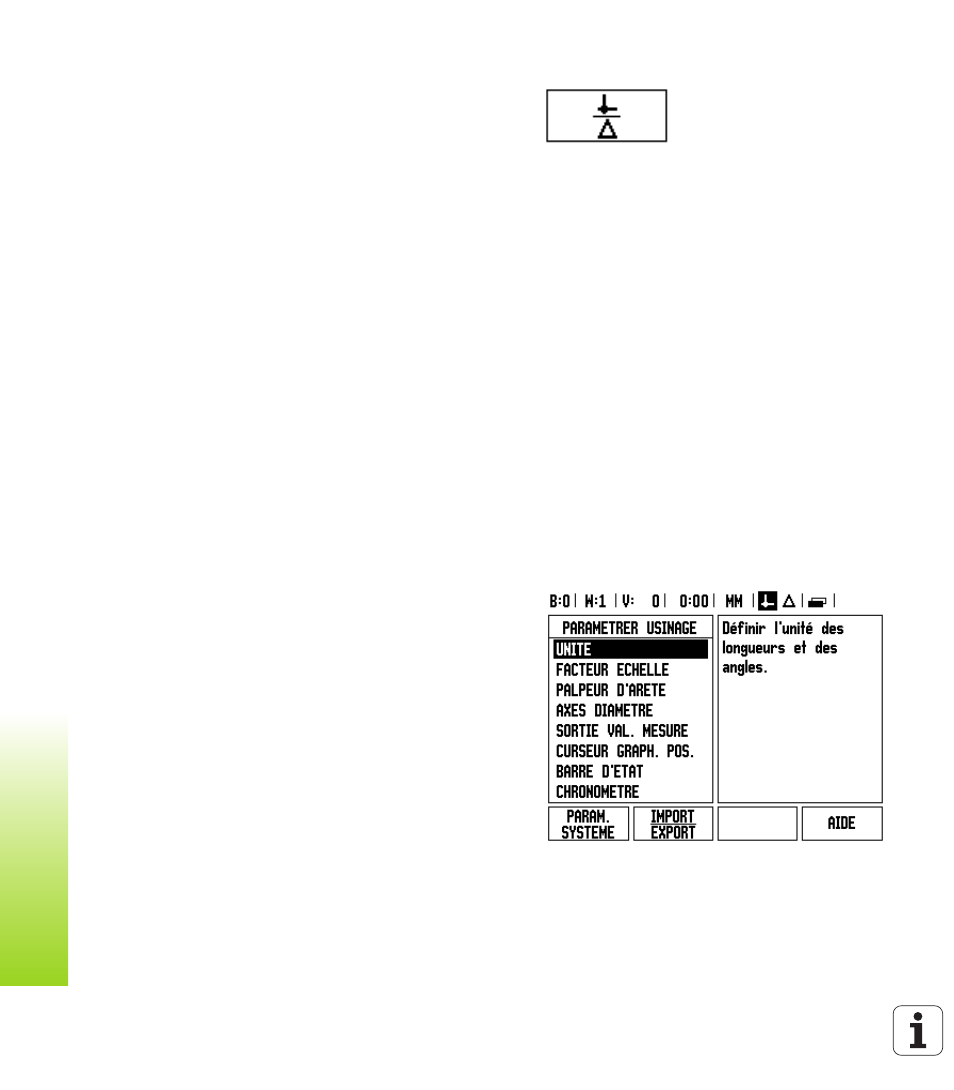

Vous appelez le menu PARAMETRER USINAGE à l'aide de la softkey
PARAMETRES. Dès que vous êtes dans le menu PARAMETRER
USINAGE, vous disposez des softkeys suivantes :
 PARAMETRER SYSTEME : Cette softkey donne l'accès aux
paramètres de réglage. Cf. „Les paramètres du menu
PARAMETRER SYSTEME” à la page 89.
 IMPORT/EXPORT : Cette softkey permet de démarrer
l'importation/l'exportation des paramètres de fonctionnement. Cf.
„Import/Export” à la page 31.
 AIDE
Cette Softkey permet l'ouverture de l'aide en ligne.
