I - 2 Utilisation du ND 780
Emission de la valeur de mesure
La fonction émission de la valeur de mesure permet de transmettre via
le port série les valeurs d'affichage actuelles ou celles qui ont été
déterminées par palpage. L'émission des valeurs actuelles d'affichage
est déclenchée par un signal externe ou une commande (Ctrl B),
transmise via l'interface série.
Dans le masque de saisie EMISSION VALEUR DE MESURE,
l'émission des données est activée pendant l'opération de palpage
(ON) ou désactivée (OFF). L'option ARRET AFFICHAGE y est
également définie.
 Vous pouvez autoriser l'émission des valeurs de mesure
(uniquement pour l'application fraisage) avec (ON) ou l'interdire avec
(OFF). Dans le cas ou l'émission des valeurs de mesure est
ACTIVÉE, les données sont émises lorsque l'opération de palpage
est terminée.
 Geler l'affichage – Options :
 OFF - L'émission des valeurs de mesure est sans influence sur
l'affichage de l'écran.
 SIMULTANE – L'affichage se bloque pendant la transmission de
la valeur de mesure. L'affichage reste bloqué aussi longtemps
que l'entrée de commutation reste activée.
 STOP - L'affichage est bloqué et est actualisé avec une nouvelle
émission des valeurs.
Pour les informations des caractères de sortie, voir le chapitre
„Emission des données“
Curseur graphique de positionnement

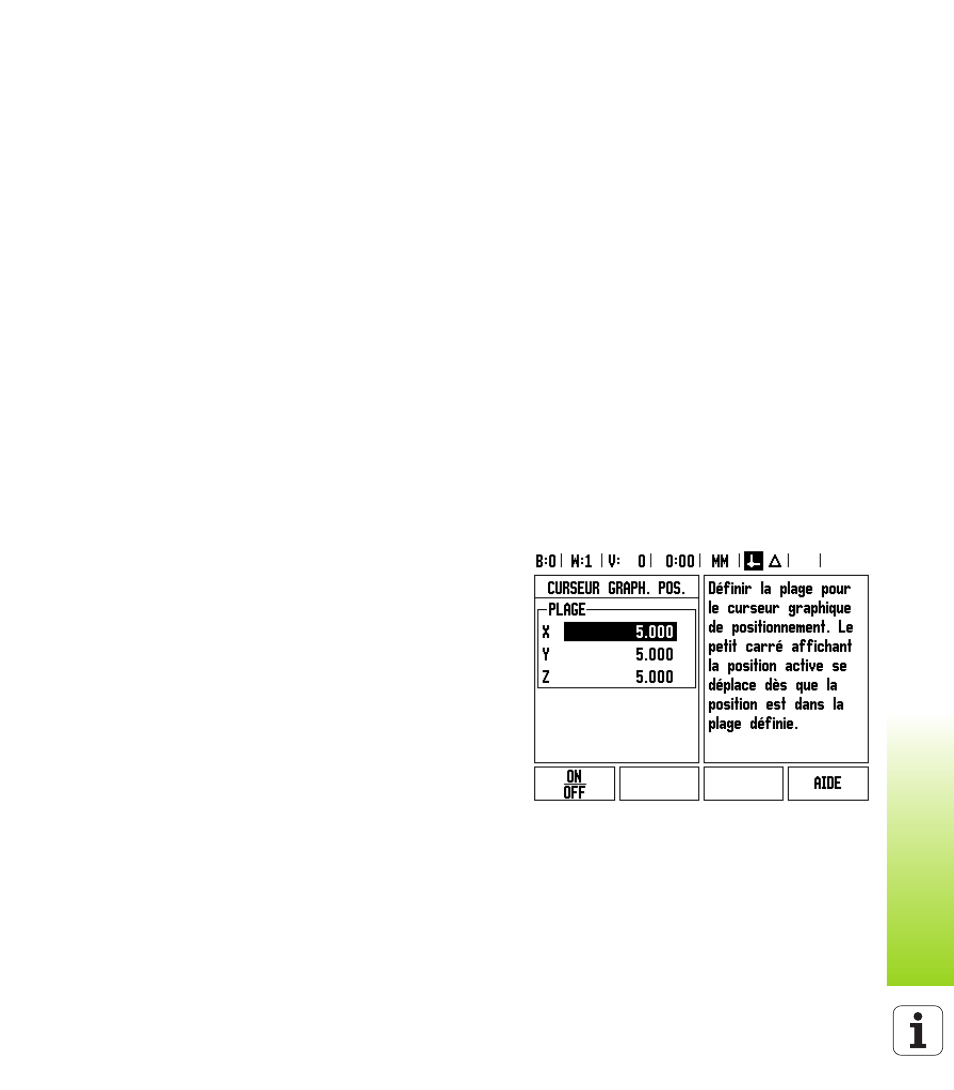

Dans le masque de saisie CURS. GRAPH. POSIT., vous configurez la
barre graphique située sous les valeurs de positions des axes qui
s'affichent dans le mode chemin restant. Chaque axe dispose de sa
propre plage.
 Vous activez le curseur graphique de positionnement avec la softkey
ON/OFF ou en introduisant les valeurs des axes avec le pavé
numérique. Le petit carré affichant la position active se déplace dès
que la position est à l'intérieure de la plage définie.
Barre d'état
La barre d'état se trouve sur le bord supérieur de l'écran et elle affiche
le point d'origine actif, l'outil, l'avance, le chronomètre et le nombre de
pages.
 Avec la softkey ON/OFF, sélectionnez les paramètres que vous
désirez afficher.
