ND 780
49
I - 3 F
o
nctions de fr
aisag
e
Le ND 780 propose comme coordonnée la valeur 0.
Introduire la coordonnée souhaitée de l'arête de la
pièce, par ex. Y = 0 mm et
initialiser la coordonnée comme point d'origine pour
cette pièce.
Confirmer avec ENTER.

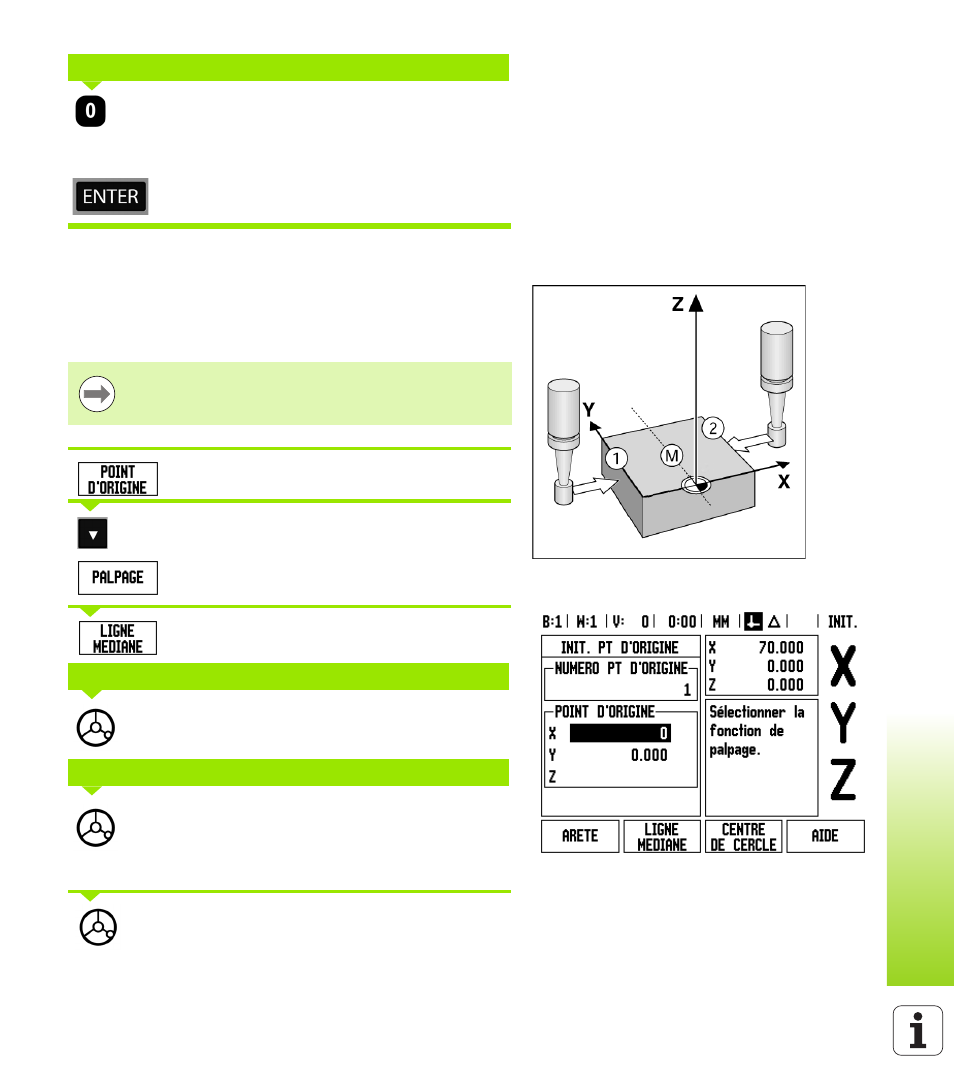

Exemple :
Initialiser comme ligne de référence une ligne médiane
entre deux arêtes de la pièce
La position de la ligne médiane
M
est définie par palpage des
arêtes
1
et
2
.
La ligne médiane est parallèle à l'axe Y.
Coordonnée souhaitée de la ligne médiane : X = 0 mm
Appuyer sur POINT D'ORIGINE.
Appuyer sur la touche fléchée EN BAS.
Appuyer sur PALPAGE.
Appuyer sur LIGNE MEDIANE.
Déplacer le palpeur vers l'arête
1
de la pièce jusqu’à
ce que la LED du palpeur s'allume.
Déplacer le palpeur vers l'arête
2
de la pièce jusqu’à
ce que la LED du palpeur s'allume. La visualisation de
cotes affiche la distance entre les deux arêtes dans la
boîte de dialogue.
Dégager le palpeur de l'arête de la pièce.
INTRODUIRE LA VALEUR POUR Y = 0
Avec la fonction LIGNE MEDIANE, le ND 780 affiche dans
la boîte de dialogue la distance entre les deux arêtes.
1. PALPER L'ARETE EN X
2. PALPER L'ARETE EN X
