IMAGE MIROIR
Palpeur d'arête (application Fraisage seulement)
Dans ce masque de saisie, vous saisissez le diamètre et le décalage
de longueur du palpeur d'arête. L'unité de mesure affichée à l'écran
s'applique à ces deux valeurs.
 Vous introduisez le diamètre et la longueur à l'aide du pavé
numérique. La valeur du diamètre doit être supérieure à zéro. La
longueur est introduite avec le signe négatif ou positif.
 Vous sélectionnez par softkey l'unité de mesure appliquée au
palpeur d'arête.
Les réglages du palpeur d'arête restent sauvegardés après la mise
hors tension de l'appareil.
Axes du diamètre
Avec la fonction AXES DIAMETRE, vous indiquez les axes auxquels
les valeurs des rayons ou diamètres doivent être affectées.

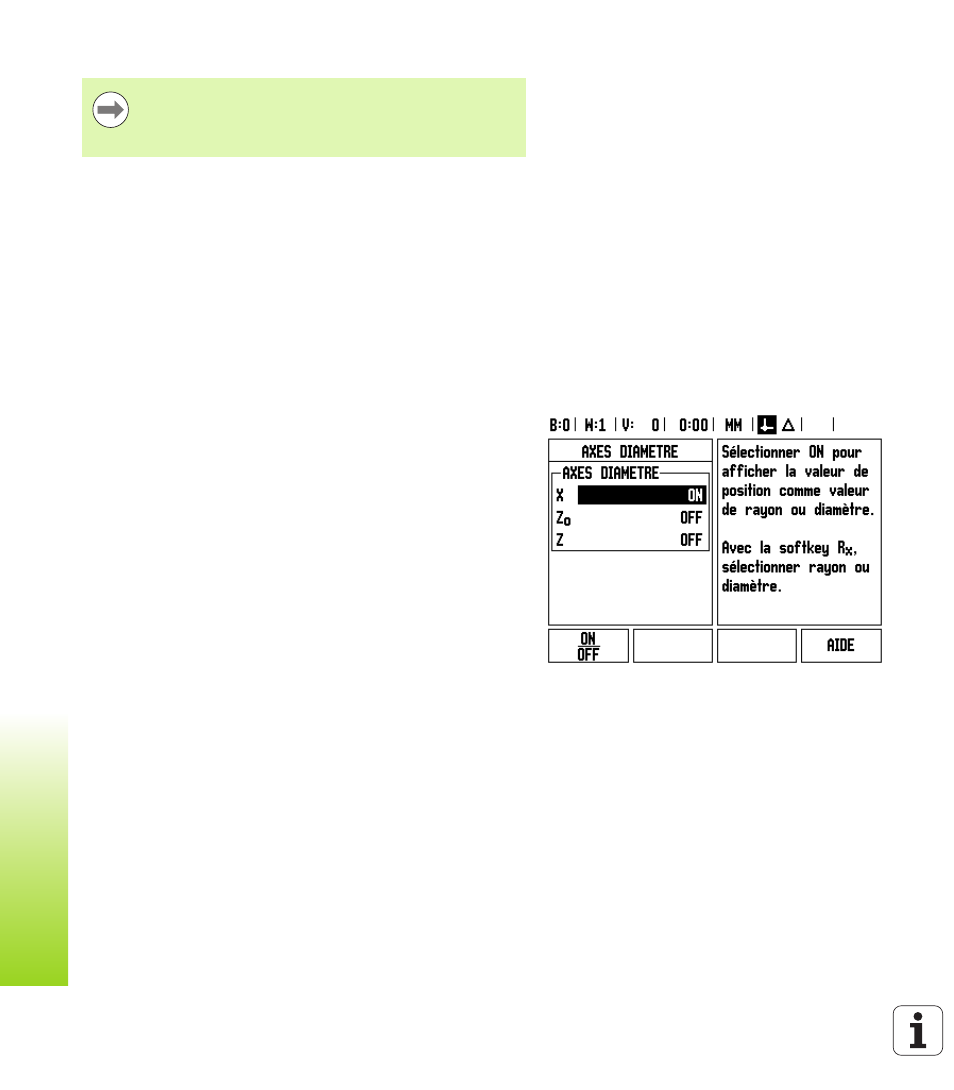

Sélectionnez ON pour que l'axe choisi affiche le diamètre. Quand vous
sélectionnez OFF, vous désactivez la fonction Rayon/Diamètre.
Fonction Rayon/Diamètre en mode Tournage : cf. page 81.
 Sélectionnez AXES DIAMETRE et validez avec ENTER.
 Le curseur se trouve maintenant dans le champ Axe X. Selon la
façon dont vous voulez définir cet axe, appuyez sur la softkey
ON/OFF pour activer ou désactiver la fonction.
 Confirmez avec ENTER.
L’introduction du facteur échelle –1,00 permet l'usinage en
image miroir de votre pièce. Il est possible d'appliquer
simultanément à votre pièce une image miroir et un facteur
d'échelle.(cf. page 65).
