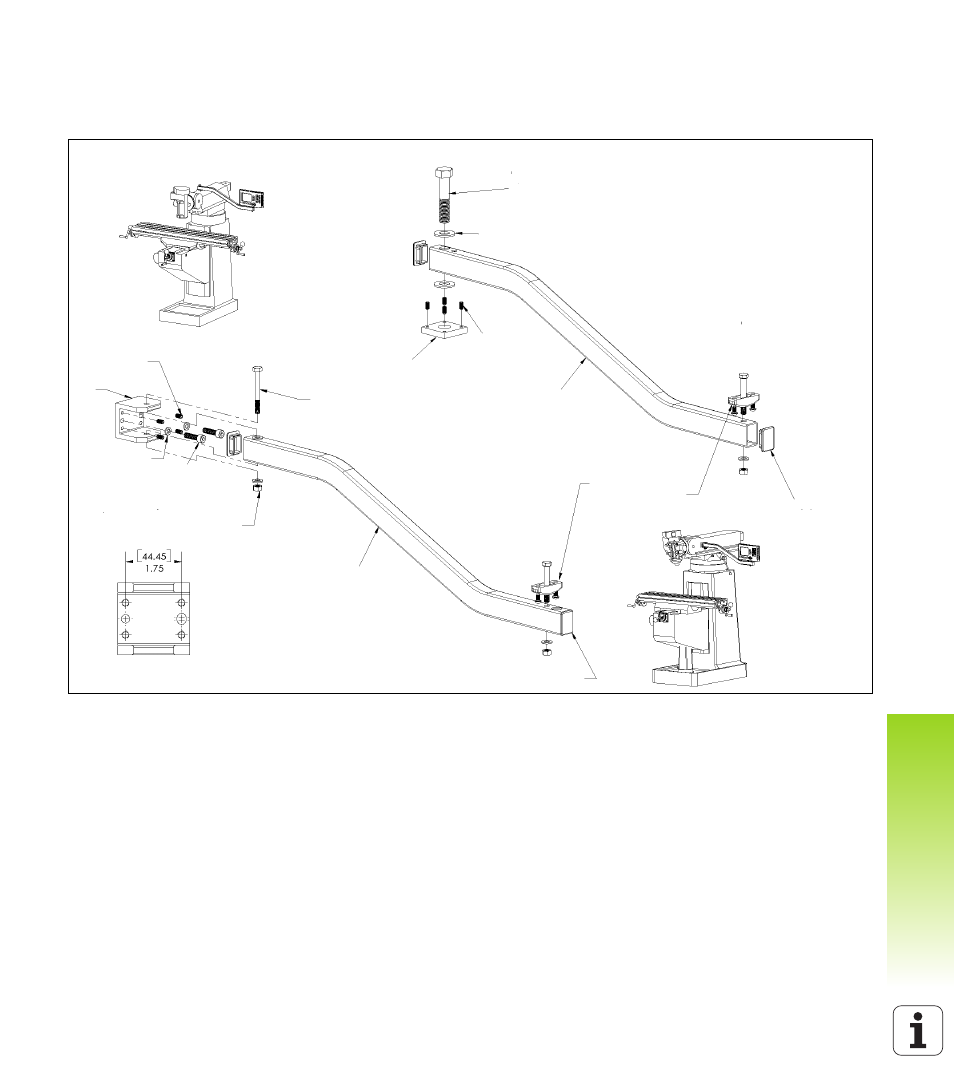

ND 780 Instructions de montage
Bras de montage universel
lD 382 929-01
Rotule pivotante
Capuchon
Bras
Equerre
Rondelle
Ecrou de blocage (six pans) M8
Rondelle (2) 5/8“
Platine de montage
Bras
Capuchon
Vis à tête hexagonale 5/8-11 x 3“
Vis à tête hexagonale 5/8-2“ x 1/2-13 x .8“
Vis à tête hexagonale M16 x 75 mm
Vis à tête hexagonale M14 x 75 mm
M6 x 12 mm
Vis sans tête six pans
creux (4)
Vis six pans creux (2)
M6 x 30 mm ou
Vis six pans creux (2)
1/4-20 x 1-1/4“
Vis sans tête six pans creux M6 x 12 mm (4)
Vis à tête hexagonale
M8 x 70 mm
Face avant de l’équerre
