50
I Manuel d'utilisation
I - 3 F
onctions de fr
aisag
e
Saisir la coordonnée (X = 0 mm); valider la ligne
médiane comme ligne de référence confirmer avec
ENTER.

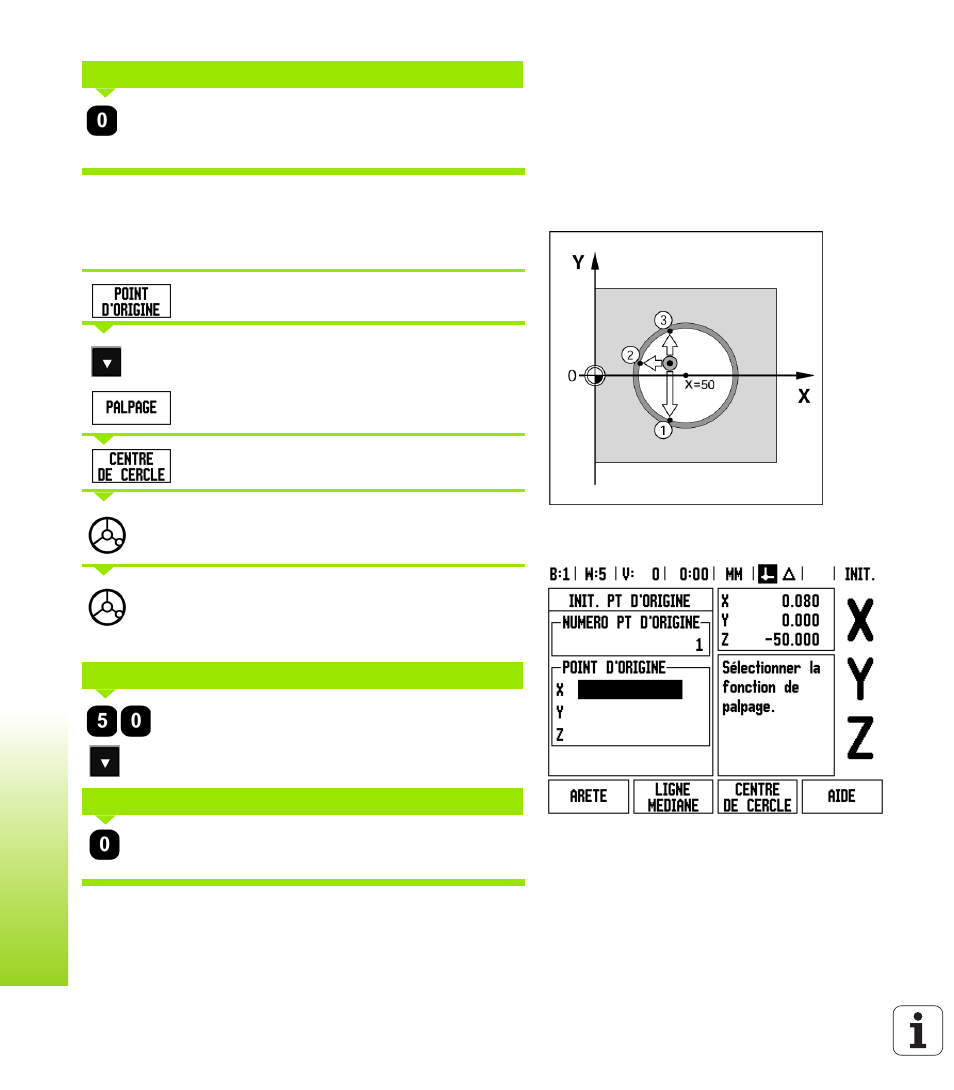

Exemple : palper le centre d'un trou avec le palpeur d'arête et définir
un point d'origine à 50 mm du centre du cercle.
Coordonnée X du centre du cercle : X = 50 mm
Coordonnée Y du centre du cercle : Y = 0 mm
Appuyer sur POINT D'ORIGINE.
Appuyer sur la touche fléchée EN BAS.
Appuyer sur PALPAGE.
Appuyer sur CENTRE DE CERCLE.
Déplacer le palpeur au premier point 1 à l'intérieur du
trou jusqu'à ce que la LED du palpeur s'allume.
A l'aide du palpeur d'arêtes, palper deux autres points
du trou, tel qu'indiqué ci-dessus. Pour cela, le mode
opératoire apparaît à nouveau dans l'écran. Le
diamètre calculé est affiché dans la boîte de dialogue.
Introduire la première coordonnée (X = 50 mm) et
Appuyer sur la touche fléchée EN BAS.
Prendre en compte la coordonnée Y = 0 mm et
confirmer avec ENTER.
INTRODUIRE LA VALEUR POUR X
INTRODUIRE LE CENTRE X X = 50
INTRODUIRE LE CENTRE Y Y = 0
