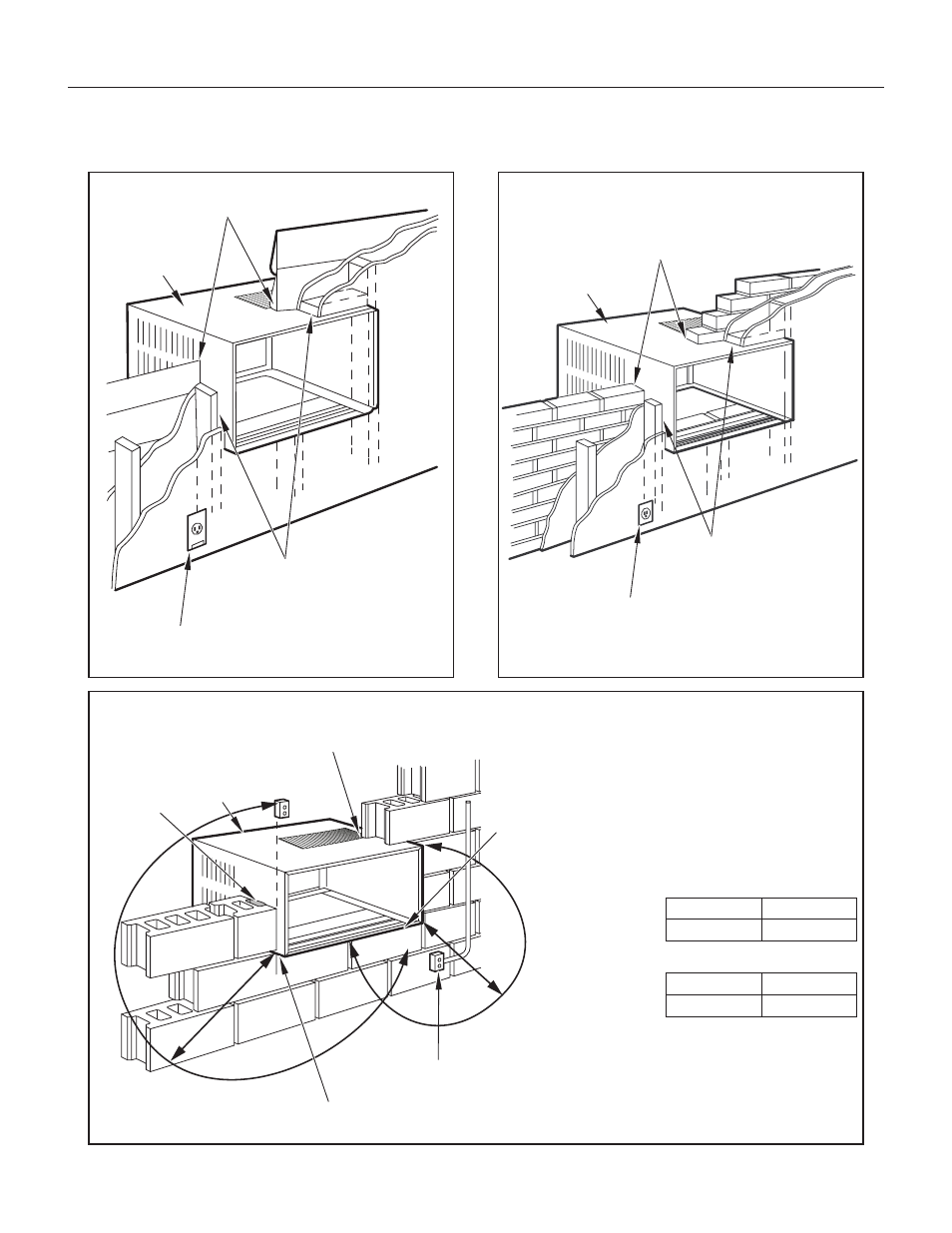

Figure 80
FRR028
BOÎTIER
CALFEUTRER TOUT AUTOUR,
INTÉRIEUR ET EXTÉRIEUR
AU BESOIN, METTRE DES
CALES DE BOIS DANS TOUS
LES INTERSTICES.
PRISE MURALE
(VOIR FIG. 81 POUR EMPLACEMENT)
Figure 81
FRR029
A
BOÎTIER
CALFEUTRER TOUT AUTOUR,
INTÉRIEUR ET EXTÉRIEUR
AU BESOIN, METTRE DES
CALES DE BOIS DANS TOUS
LES INTERSTICES.
PRISE MURALE
(VOIR FIG. 81 POUR EMPLACEMENT)
Figure 82
FRR030
POINT “Y”
BOÎTIER
CALFEUTRER TOUT AUTOUR,
INTÉRIEUR ET EXTÉRIEUR
PRISE MURALE
MORTIER
POINT “X”
Depuis le Point “X”
Petit/ Moyen
Grand
115V
69"
N/A
230V
45"
45"
Depuis le Point “Y”
Petit/ Moyen
Grand
115V
45"
N/A
230V
21"
20"
Installation à travers le mur a continué
