42 43

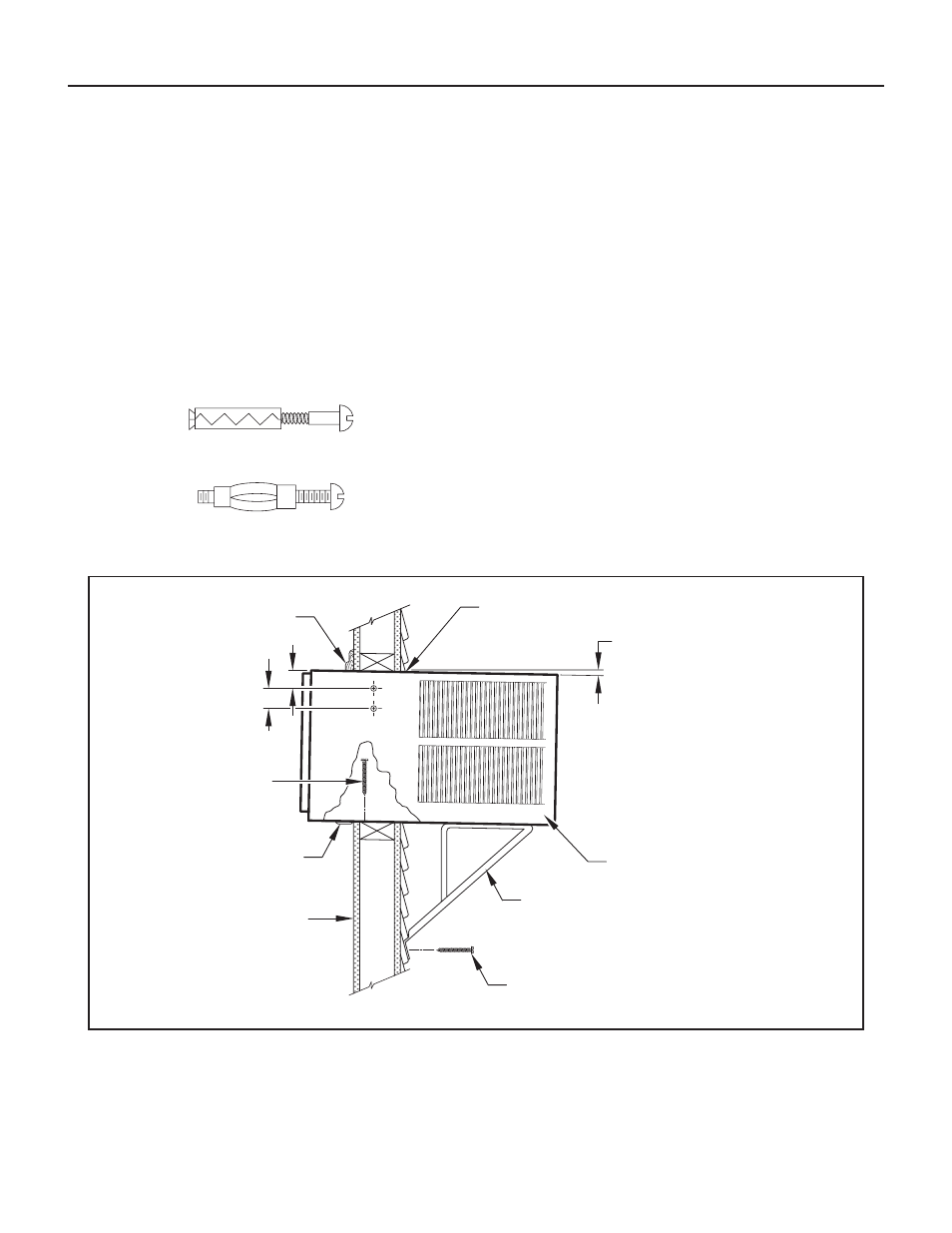

Figura 83
FRR031
MOLDURA DEL BORDE
CANAL DE GUIA DE ALFÉIZAR
AVISO : LA MÉNSULA DE SOPORTE SE PUEDE
OMITIR DE LAS INSTALACIONES A TRAVES DE
LA PARED SI EL GABINETE SE FIJA COMO LO
SIGUIENTE: TALADRE DOS AGUJEROS EN CADA
LADO E INSTALE CUATRO PRESILLAS (DOS A
CADA LADO). UTILICE TORNILLOS DE #12 x 2″
(ARTÍCULO 4). SE PUEDEN REQUERIR UN TAQUETE
EXPANSOR O UN PERNO DE ANCLAJE.
SELLE TODOS LOS LADOS INTERIOR Y
EXTERIOR COMPLETAMENTE
TORNILLO LARGO #12 x 2″
(UTILICE 3) (ARTÍCULO 4)
3″
4″
SUPERFICIE DE PARED
INTERIOR
3 /
8
″ INCLINACION HACIA ABAJO
GABINETE
MÉNSULAS DE SOPORTE
TORNILLO LARGO #12 x 2″
TALADREE UN AGUJERO DE 5 /
32
″ EN DIAMETRO.
PASO 6. Introduzca el gabinete en el hueco asegurando que haya
suficiente espacio para que la guiá canal del alfeizar haga
contacto con la superficie de la pared interior (Figura 83).
PASO 7. Taladre tres (3) agujeros de 5 /
32
″ de diámetro en el marco
(utilice los agujeros del agujeros del alfeizar como guiá) e
instale tres (3) tornillos largos #12 x 2″ (Artículo 4) (Figura 83).
AVISO: Se requiere presillas alternas para el alfeizar o ménsulas de
soporte a un material que no sea madera (bloques de hormigón,
ladrillo, mampostería, o concreto). Estos artículos se pueden
comprar en cualquier ferretería.
AVISO: NO DEBE DE NIVELAR el gabinete del frente hacia atrás.
Asegura que haya aproximadamente 3 /
8
″ a 1 /
2
″ de inclinación ( 1 /
8
a 1 /
4
de burbuja en el nivel) hacia el exterior de la casa.
PASO 8. Taladre dos (2) agujeros de 5 /
32
″ en diámetro en cada lado del
gabinete en las ubicaciones indicadas (Figura 83) e instale
cuatro (4) tornillos de #12 x 2″ tornillos (Artículo 4). Asumiendo
que en Paso 5 (construcción del agujero) se construye
un montaje fuerte con soportes verticales, las ménsulas
de soporte no se ocuparan. La instalación de soportar el
peso de la unidad mas 400 libras adicionales en el trasero
del gabinete. Si tiene ménsulas de soporte se pueden instalar
como en la Figura 83 (Articulo 1).
PASO 9. Sigues los Pasos 12 a 15 en la Página 35 de “La instalación de
ventana estándar” para completar la instalación.
TAQUETE EXPANSOR
PERNO DE ANCLAJE
Instalación en la Pared continuado
