36 37
A
A

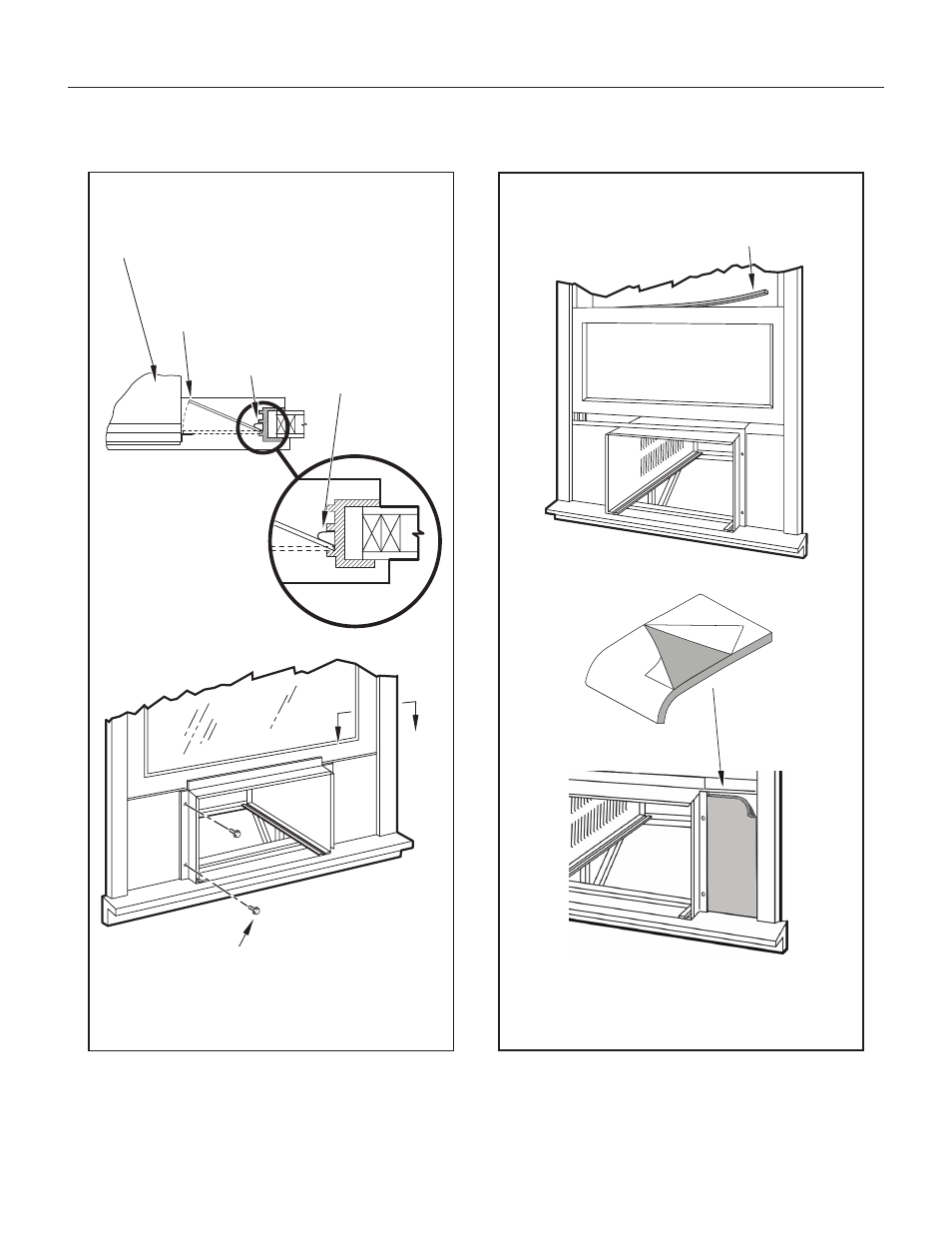

ATASCO DE VENTANA
ARRIBA DEL GABINETE
COLOQUE EL TABLÓN DEL PANEL EN EL ATASCO
DE LA VENTANA PARA COMPRIMIR LOS RESORTES
ADENTRO DE LA CORREDERA, Y PONGA LOS
PANELES DEL TABLÓN EN EL LUGAR INDICADO.
BROCHE
(ARTÍCULO 10)
SECCIÓN A-A
ASEGURE EL PANEL DEL TABLÓN DEL LADO A LOS
ANGULOS DEL LADO CON CUATRO TORNILLOS DE #8 x 1 /
2
"
TORNILLOS LARGOS (ARTÍCULO 11), DOS EN CADA LADO
Figura 66
FRR022
Figura 67
Instalación de Ventanas Estándar continuado
SECCIÓN B-B
C
B
A
INTRODUCIR LA JUNTA DEL SELLO DE LA
VENTANA DE ESPUMA (ARTÍCULO 12)
FRR023
