40 41

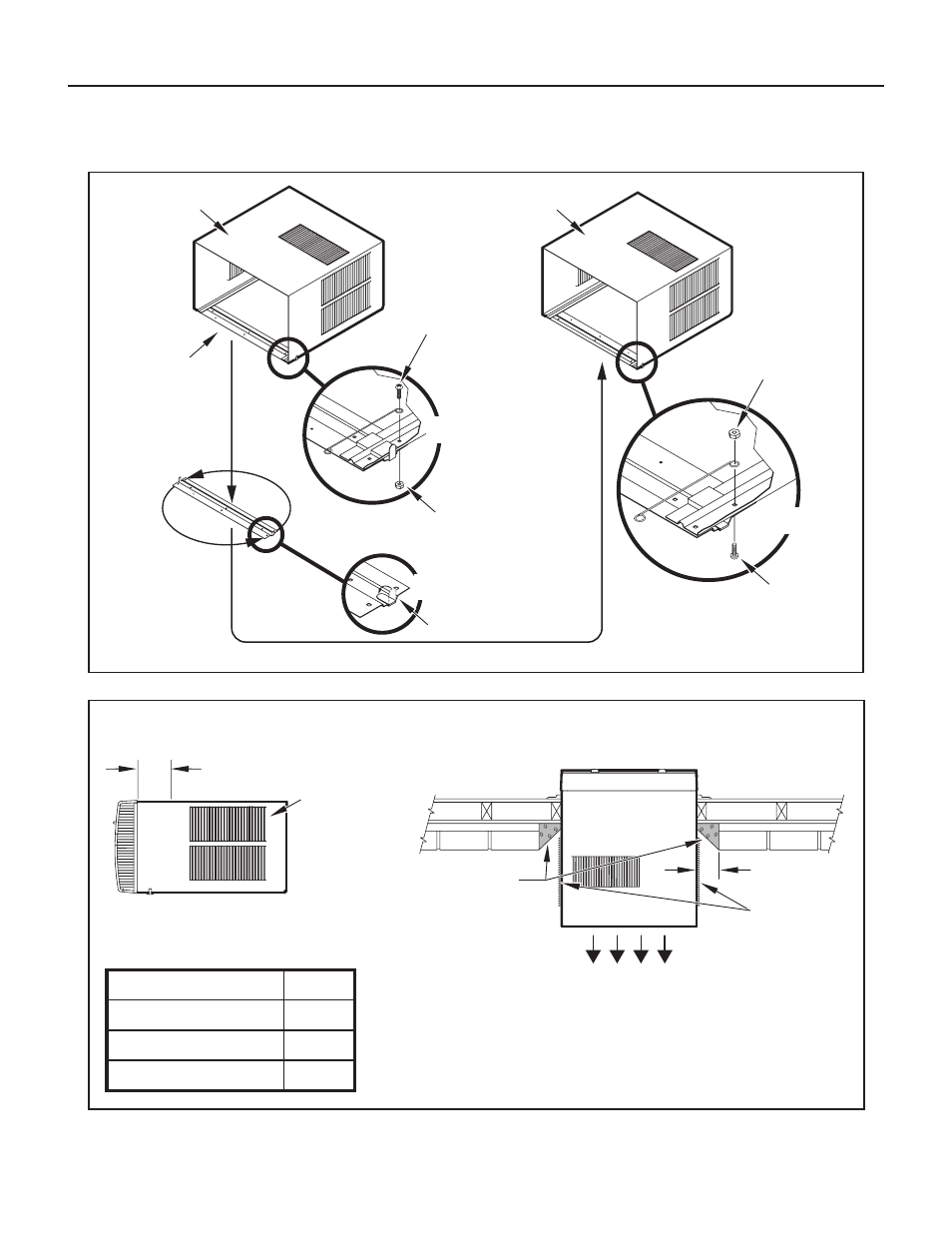

Figura 78
FRR026
GABINETE
ALFÉIZAR
AVISO : TUERCAS Y TORNILLOS AHORA
HACIA LA OTRA DIRECCION
Figura 79
FRR027
AIRE ACONDICIONADO DEL
LADO DE LA HABITACION
2″ MINIMO DE
AMBOS LADOS
AVISO : LAS ENTRADAS Y SALIDAS DEL AIRE DEL
CONDENSADOR NO DEBEN ESTAR OBSTRUIDAS PARA
PREVENIR LA RECIRCULACIÓN DEL AIRE CALIENTE.
ANTES DESPUES
GABINETE
TORNILLOS
(REQUIERE 4)
AVISO: LOS AGUJEROS
DEL ALFÉIZAR ESTAN
DEL LADO TRASERO
PON LOS ALFÉIZARES
PUNTA A PUNTA
DETALLE A
DETALLE B
TUERCA
(REQUIERE 4)
DOBLE PUNTAS HACIA ABAJO
TUERCA
(REQUIERE 4)
DETALLE C
VISTA DE ARRIBA
REJILLAS DE
ENTRADA DE AIRE
ACONDICIONADO
SALIDA DE AIRE CONDENSADO/
RECHAZO DE AIRE CALIENTE.
VISTA DE ARRIBA MOSTRANDO
LOS LADOS INCLINADOS PARA
LA ENTRADA DEL AIRE.
LA PARED DEBAJO LA UNIDAD TAMBIEN
DEBE DE ESTAR INCLINADA.
MAXIMO DE ANCHURA DE PARED A
REJILLAS DE
ENTRADA DE AIRE
DE CONDENSADOR
MODELO A
CHASIS CHICO 7 3 /
8
"
CHASIS MEDIANO 7 3 /
8
"
CHASIS GRANDE 15 1 /
8
"
TORNILLOS
(REQUIERE 4)
Instalación en la Pared continuado
