Installation du filtre au charbon
ÉTAPE 4. Posez le nouveau filtre au charbon sur le fond du porte-filtre.
Le filtre au charbon a été coupé aux dimensions du porte-filtre
comme le montre la Figure 7.
NOTE: Le filtre au charbon n’est pas réutilisable et doit être remplacé
tous les trois mois pour être réellement efficace.
ÉTAPE 5. Remettez en place la poignée coulissante sur le portefiltre pour
le refermer et installez celui-ci dans l’appareil en suivant les
instructions du panneau de façade.
NOTE: La poignée du porte-filtre ne peux s’insérer que d’un seul côté.
Si elle est bloquée par la languette du cadre, insérez-la par
l’autre côté. Faites-la coulisser sans forcer.

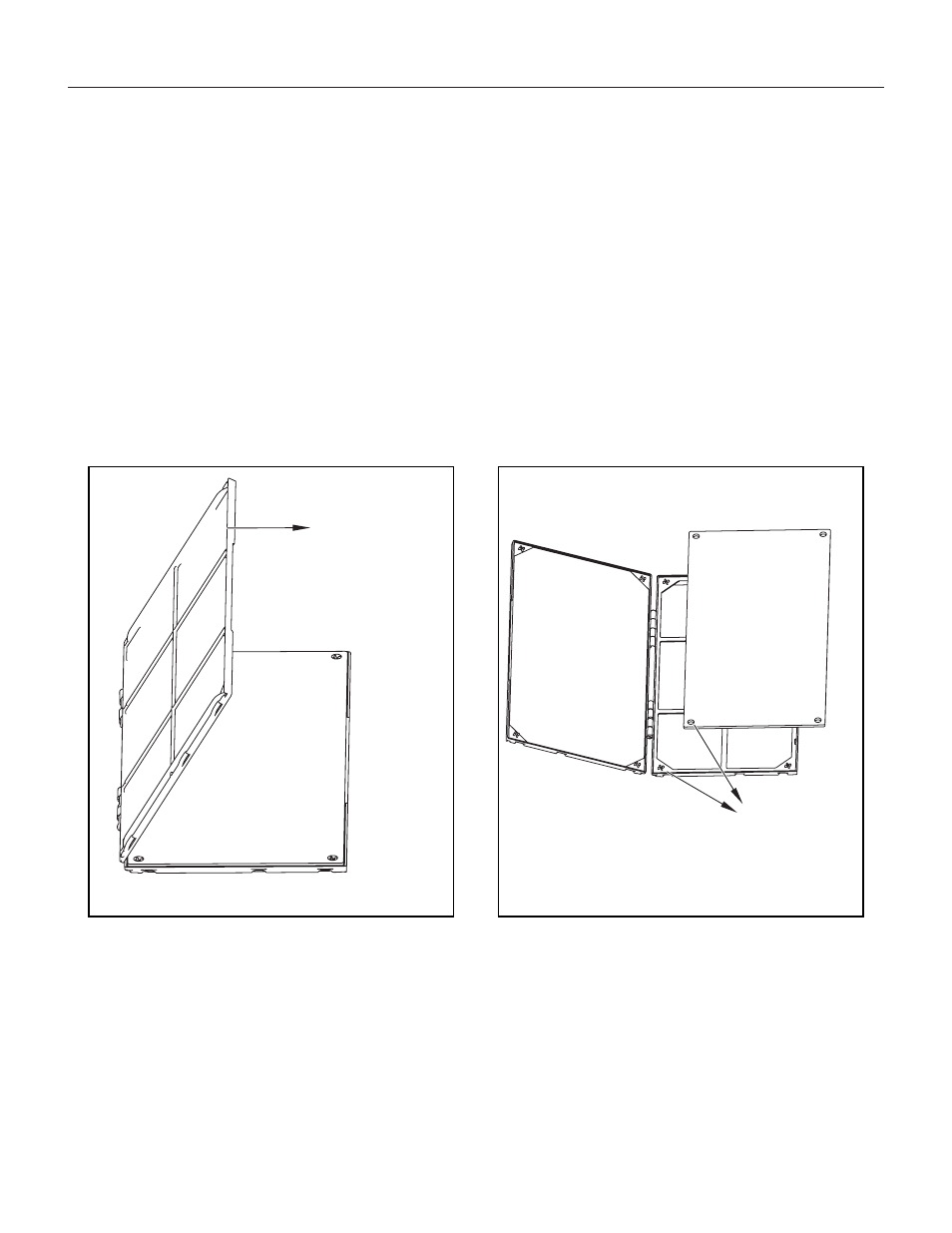

Figure 6
FRR050
ÉTAPE 1. Retirez le filtre de l’appareil selon les instructions figurant à
l’intérieur du panneau de façade.
ÉTAPE 2. En tenant le filtre par le haut, enlevez la poignée en la faisant
coulisser (voir Figure 4).
ÉTAPE 3. Pour enlever le filtre au charbon usé, posez le porte-filtre à plat
et ouvrez-le tel qu’indiqué à la Figure 6.
NOTE: Tenez le porte-filtre avec le côté filtre face à vous.
Figure 7
FRR051
FACE DU
PORTEFILTRE
AVEC FILTRE
À TAMIS
ALIGNER LES TROUS
AVEC LA PROTRUSION
