32 33

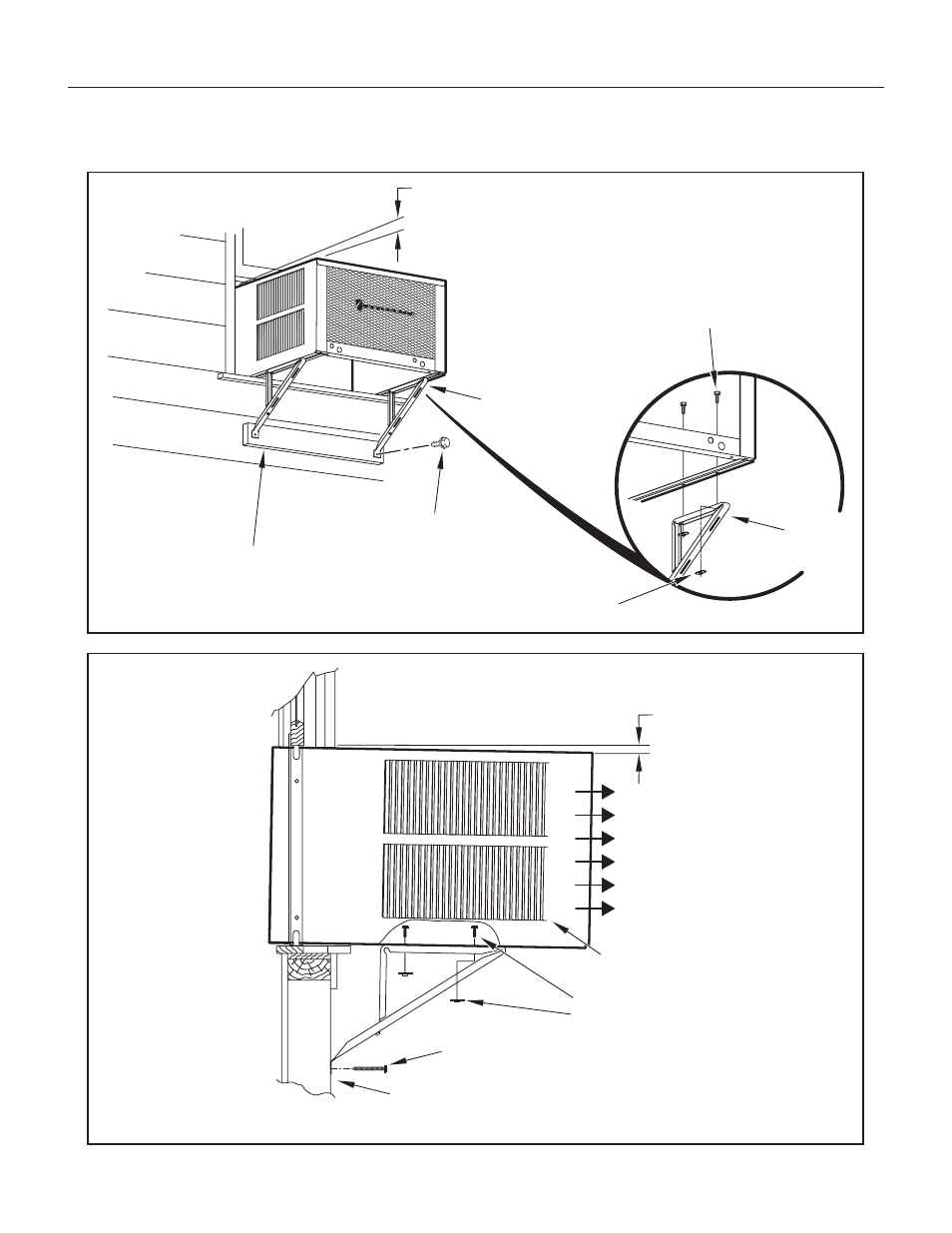

Figure 59
FRR015
FRR016
Figure 60
Installation en fenêtre à guillotine a continué
SUR LES PAREMENTS EN ALUMINIUM
OU EN VINYL, POSER UN TASSEAU
ENTRE LE MUR ET L’ÉQUERRE.
PENTE DE 1 cm ( 3 /
8
po)
VIS #12 x 2 po
(PIÈCE Nº 4)
VIS TÊTE HEX #10-24 x 1 po
(PIÈCE Nº 4)
ÉQUERRE
(PIÈCE Nº 1)
MÉNSULA DE
SOPORTE
(ARTÍCULO 1)
ÉCROU À SOUDER PLAT
(PIÈCE Nº 3)
SUR LES PAREMENTS EN ALUMINIUM
OU EN VINYL, POSER UN TASSEAU
ENTRE LE MUR ET L’ÉQUERRE
ÉCROU À SOUDER PLAT
#10-24
VIS À TÔLE #12 x 2 po
(PIÈCE Nº 4)
SORTIE D’AIR
DU CONDENSEUR
ENTRÉES D’AIR
DU CONDENSEUR
VIS #10-24
PENTE DE 1 cm ( 3 /
8
po)
