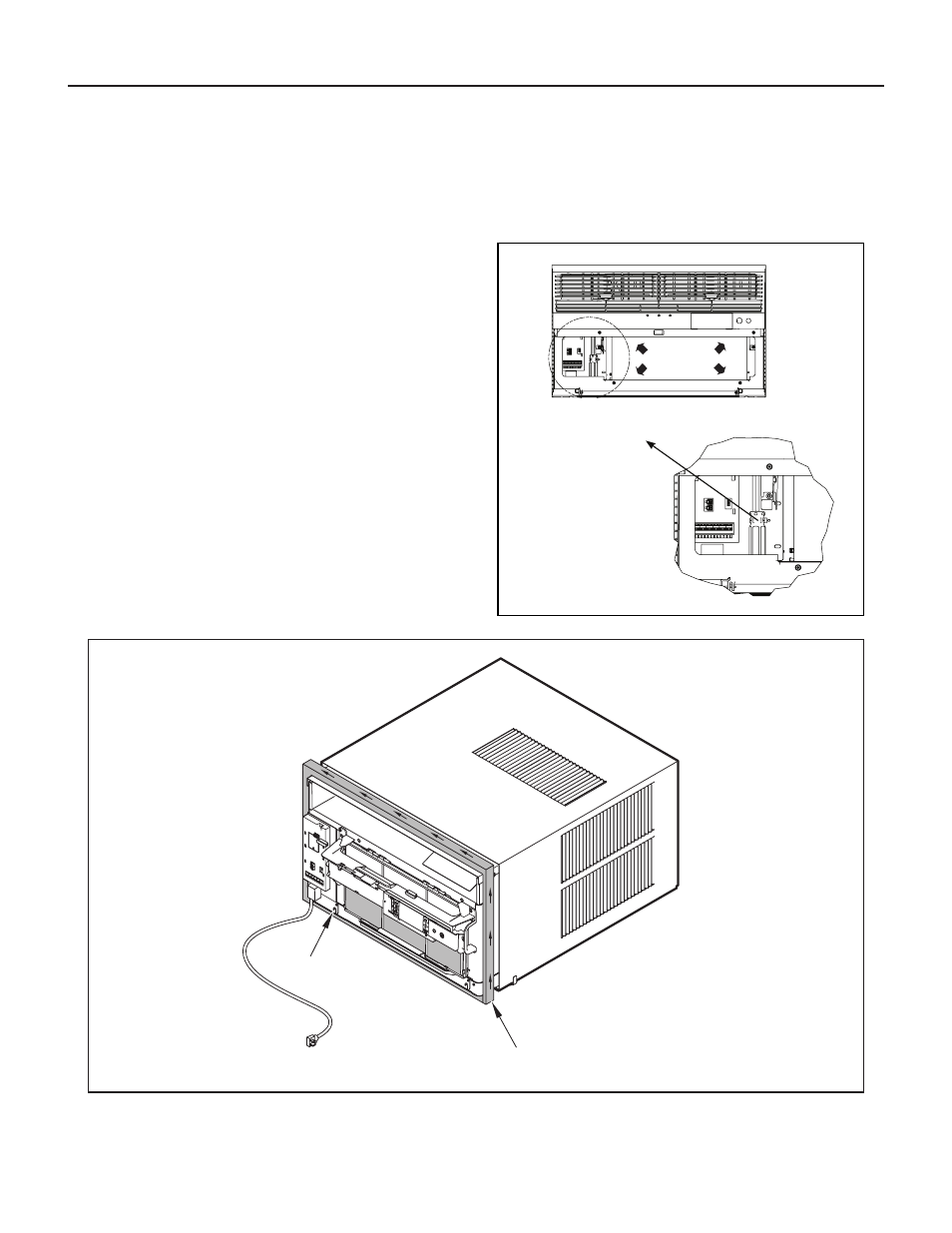

Figure 68
FRR024
B
Figure 69
FRR053
EMPLACEMENT
DE L’OUTIL DE
DÉMONTAGE
DE LA GRILLE
FACULTATIF : À la sortie d’usine, le cordon d’alimentation se trouve sur
le côté inférieur gauche de l’appareil. Selon les préférences de
l’utilisateur, la sortie du cordon peut être placée à droite. Pour
ce faire, dirigez le cordon vers le côté droit en le tendant entre
les brides, puis faites-le sortir vers le bas (voir Changement
d’orientation du cordon, Figure 70).
ÉTAPE 14. Pour installer la grille de façade sans l’endommager, faites
passer le cordon d’alimentation dans l’encoche passe-fil et
centrez le levier de renouvellement d’air. Puis vissez les 4 vis
captives indiquée par les flèches à la Figure 68. Avant de fermer
le panneau de façade, assurez-vous que le filtre est en place.
Veillez à ce que les rideaux n’obstruent pas les entrées d’air
latérales.
ÉTAPE 15. Reportez-vous au chapitre Le tableau de bord de l’appareil.
Vous voici prêt à prendre les commandes du climatiseur.
Utilisez l’outil fourni
Pour fixer le panneau de finition sur la façade de l’appareil, veuillez
utiliser l’outil fourni.
USE HAND TOOLS
DO NOT
OVERTIGHTEN
Installation en fenêtre à guillotine a continué
BRIDE DU CORDON
D’ALIMENTATION
JOINT D’ÉTANCHÉITÉ DE
L’APPAREIL (PIÈCE Nº 13)
NOTE : LORS DE L’INSTALLATION DU JOINT
D’ÉTANCHÉITÉ, COMMENCER À L’UN DES
COINS INFÉRIEURS, PUIS FAIRE LE TOUR
PAR LE DESSUS DE L’APPAREIL JUSQU’AU
COIN INFÉRIEUR OPPOSÉ.
