28 29

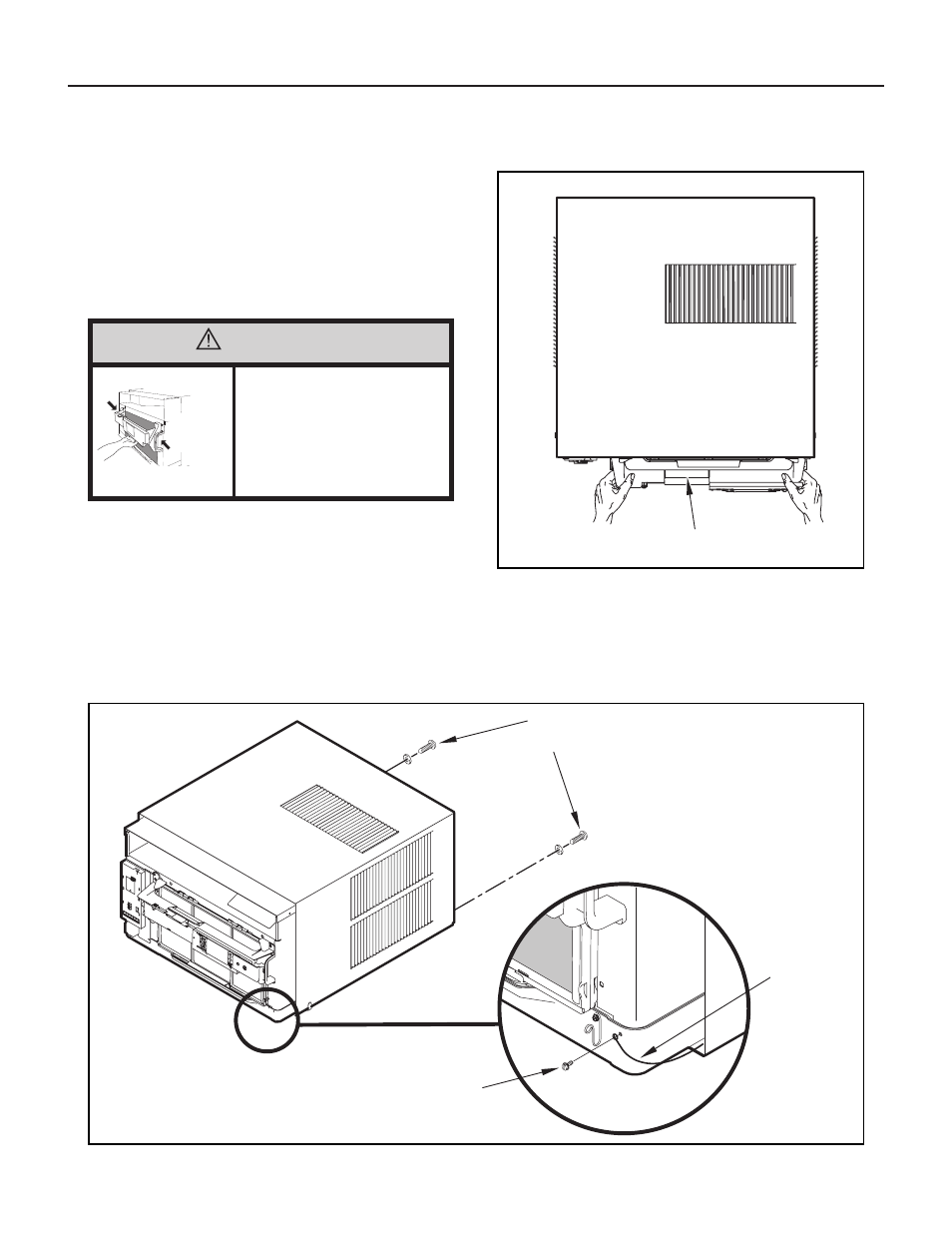

PASO 4. Junte las puntas del alfeizar inferior (vea Figura 57, Detalle B-2)
con las presillas del ángulo del lado para sujetar los ángulos
(Artículo 6). Junte las puntas del ángulo superior (Artículo 5)
con las presillas del ángulo del lado (vea Figura 57, Detalle B-1).
Instale dos tornillos (Artículo 7) para fijar los ángulos del lado y
superior al gabinete (consulte la Figura 57, Detalle B-1).
RETAINER SCREWS
AND WASHERS
FAR RIGHT
SCREW
ENTRYGARD
RETAINER
WIRE
Figura 55
FRR012
Figura 54
FRR011
Utilice las
agarraderas
[ambos lados]
UNIDAD DE CONTROL
MÉNSULA DE SOPORTE
PRECAUCIÓN
Uso de las agarraderas
Utilice las agarraderas de
ambos lados para sacar la
unidad.
No empuje, jale o levante del
apoyo central.
Instalación de Ventanas Estándar
PASO 2. Mantenga la unidad firme, utilice las agarraderas de ambos
lados de la ménsula de apoyo de la unidad de control para
sacar el chasis de la unidad (consulte la Figura 55).
PASO 3. Quite los bloques de espuma que vienen con el compresor
(consulte la Figura 56) Inspeccioné la bandeja de la base por
pedazos de espuma del bloque y tire. No debe de remover
otras piezas de espuma.
AVISO: Los artículos de ferretería y los accesorios utilizados en la
instalación se muestran en la Página 28. Cada pieza se refiere
por su número de artículo.
PASO 1. Quite el tornillo de la derecha para quitar la retención de la entrada
del chasis (vea Figura 54), aparte el tornillo para utilízarlo después
(Paso 12). Quite y deshágase de los dos tornillos y arandelas de
retención en la parte trasera de la unidad (consulte la figura 54).
TORNILLOS DE RETENCION
Y ARANDELAS
CABLE DE
RETENCION
DE LA
ENTRADA
TORNILLOS DE LA DERECHA
