VISTA FRONTAL VISTA FRONTAL
VISTA TRASERA VISTA SUPERIOR
Dispositivo de muestreo para interiores Dispositivo de muestreo
para interiores
Dispositivo de muestreo
para interiores
Dispositivo de muestreo
al aire libre
Dispositivo de
muestreo al aire
libre
Dispositivo de muestreo
para interiores
4.0″ – 6.0″ 4.0″ – 6.0″
4.0″ – 6.0″
Chasis Estándar Kühl ®

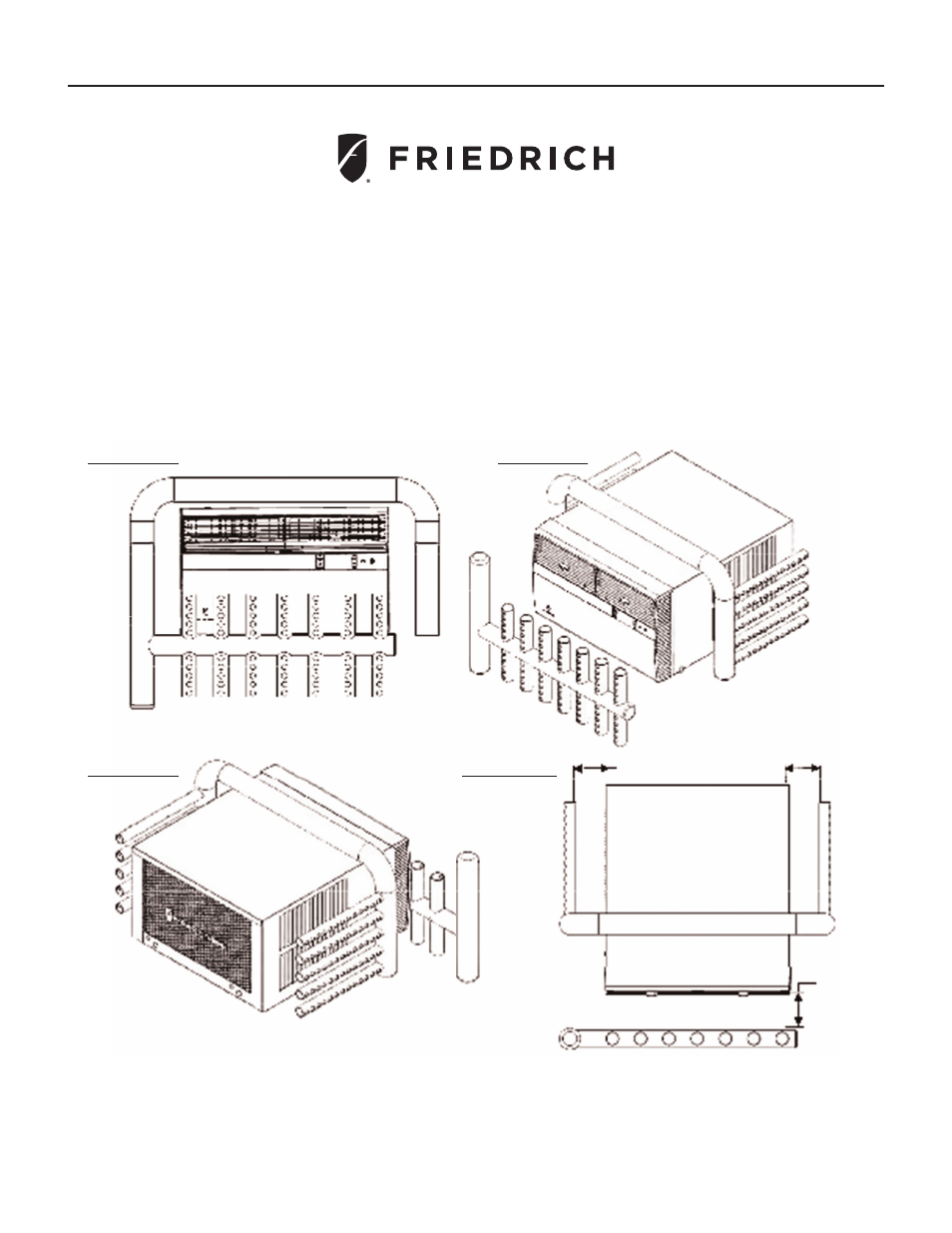

Instalación de Prueba de Rendimiento y Método de Prueba
Las siguientes instrucciones solo se aplican a los procedimientos de prueba de laboratorio y no se aplican a la instalación y operación del producto real.
ANSI/ASHRAE Standard 16-1983 (RA 2009) El método de prueba para la calificación de los acondicionadores de aire de
sala y los acondicionadores de aire de terminal empaquetados se debe cumplir al realizar pruebas para obtener capacidad
de enfriamiento y calidad de flujo de aire para calificar esta unidad de aire acondicionado de sala.
La capacidad máxima de enfriamiento se debe lograr de acuerdo con las siguientes instrucciones:
Para una capacidad y eficiencia máximas, se debe tomar una muestra de aire de 4 a 6 pulgadas de distancia de la entrada de la unidad. Ver imagenes abajo:
Los dispositivos de muestreo de aire interior y exterior deben cumplir con:
ASHRAE 41.1-1986 (RA 2006) - Método para la medición de temperatura
ASHRAE 41.6-1994 (RA 2006) - Método para la medición de propiedades de aire húmedo
AVISO : Las imágenes de la muestra son para fines de visualización y no para escalar.
Dispositivo de
muestreo al aire
libre
