Las siguientes instrucciones se aplican a la madera, mampostería, ladrillo,
concreto o bloques de hormigón.
PASO 1. Las instrucciones para la instalación de ventana estándar,
empiezan en la Pagina 29. Sigue los pasos 1, 2, 3 y 4.
PASO 2. PREPARACION DE GABINETE – Quite los tornillos y
tuercas del alféizar del gabinete (Figura 78). Asegurese que
el retenedor del chasis se fije con una tuerca y tornillo del
lado derecho (Detalle A, Figura 78). Doble las puntas del
alféizar hacia adentro de su casa; o corte los (Detalle B,
Figura 78) Gire el alféizar 180 grados (Detalle B, Figura 78)
y reinstale. Voltee la orientación de los tornillos y tuercas,
para que la cabeza de los tornillos estén en el inferior del
gabinete (Detalle C, Figura 78). Asegure que el retenedor
del chasis se instalé como se muestra en los detalles.
PASO 3. PREPARACION DE PARED – El tamaño de modelo que se
instalará determina la anchura máxima de pared permitida sin la
construcción especial. Observe la anchura máxima en Figura 79. Si
la anchura de la pared es más que lo que se permite en la tabla, se
debe alterar como se muestra en la Figura 79.
PASO 4. REVISE EL CABLEADO Y LA PLOMERÍA – Revise el
Cableado y plomería del interior y exterior de la pared para
asegurar que no se dañe nada cuando se construye el gabinete.
PASO 5. ABERTURA DE CONSTRUCCIÓN – Dependiendo del tamaño
de su unidad, sigua las dimensiones en la Tabla 3. Corte y
enmarque la apertura de las dimensiones terminadas. Si la
pared es de marco típico o con chapas de piedra en pared de
ladrillo de 2″ x 4″ coloque la abertura junta a uno de los soportes
para paredes de mampostería, concreto, bloques de hormigón,
coloque la apertura a su conveniencia (vea Figuras 80, 81, y 82).
AVISO
NO BLOQUEE las rejillas de entrada de aire del
condensador del gabinete exterior con paredes gruesas.

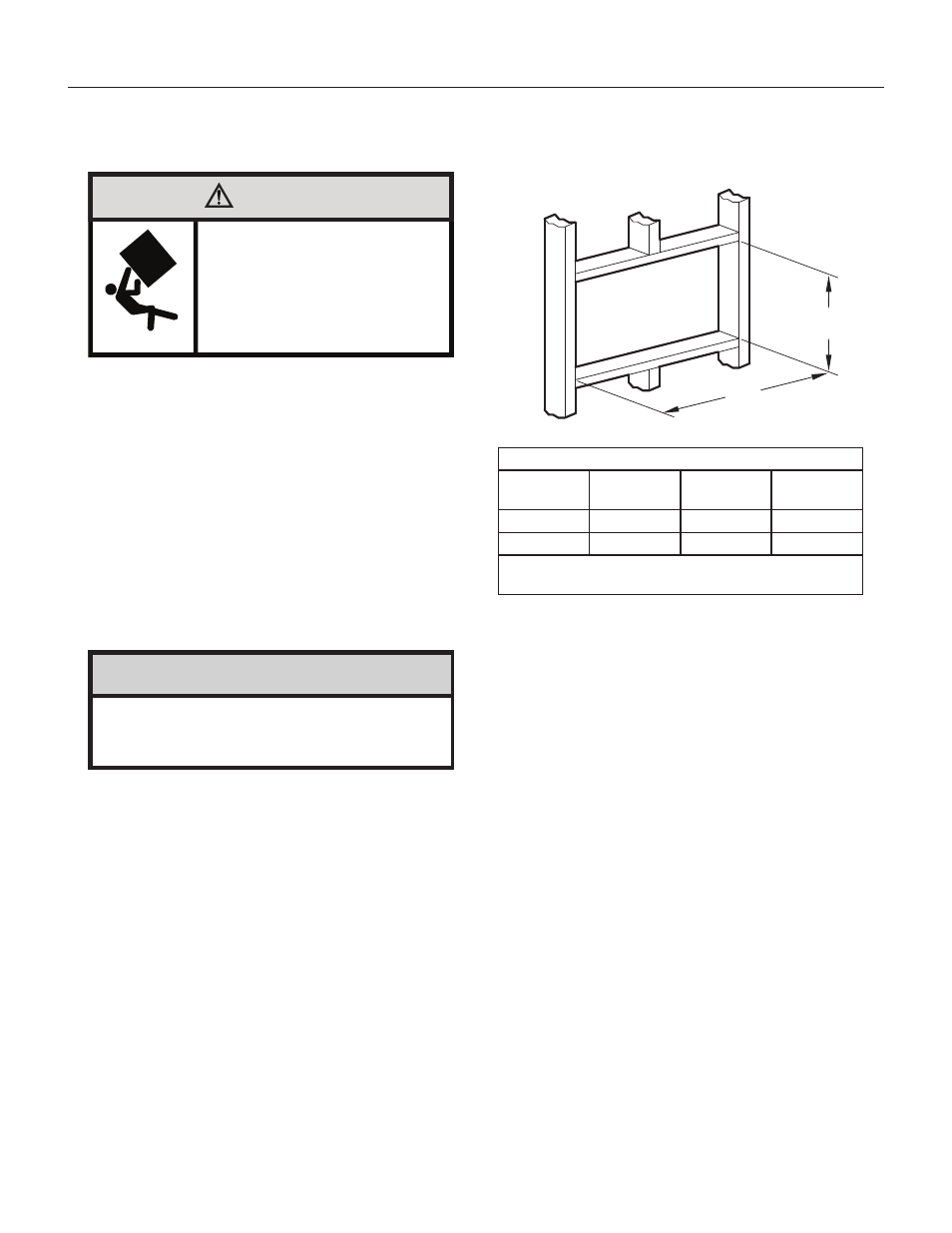

Tabla 3
DIMENSIONES
TERMINADAS
CHASIS
CHICO
CHASIS
MEDIANO
CHASIS
GRANDE
A 16 3 ⁄
16
″ 18 3 ⁄
16
″ 20 3 ⁄
8
″
B 26 3 ⁄
16
″ 26 3 ⁄
16
″ 28 1 ⁄
4
″
AVISO : Estas medidas son para el tamaño final de
la abertura.
B
A
Instalación en la Pared
PRECAUCIÓN
Peligro de caída de objetos
No seguir las instrucciones de
instalación para el montaje de su aire
acondicionado puede causar daños
a la propiedad, lesiones o muerte.
