ÉTAPE 4. Montez les profilés de butée latéraux (Pièce Nº 6) en engageant
les pattes de la base du boîtier (voir Figure 57, Détail B-2) dans
les anses des profilés. Engagez les pattes du profilé supérieur
(Pièce Nº 5) dans les anses supérieures des profilés latéraux
(voir Figure 57, Détail B-1). Posez les 2 vis (Pièce Nº 7) pour
fixer l’ensemble au boîtier (voir Figure 57, Détail B-1).
RETAINER SCREWS
AND WASHERS
FAR RIGHT
SCREW
ENTRYGARD
RETAINER
WIRE

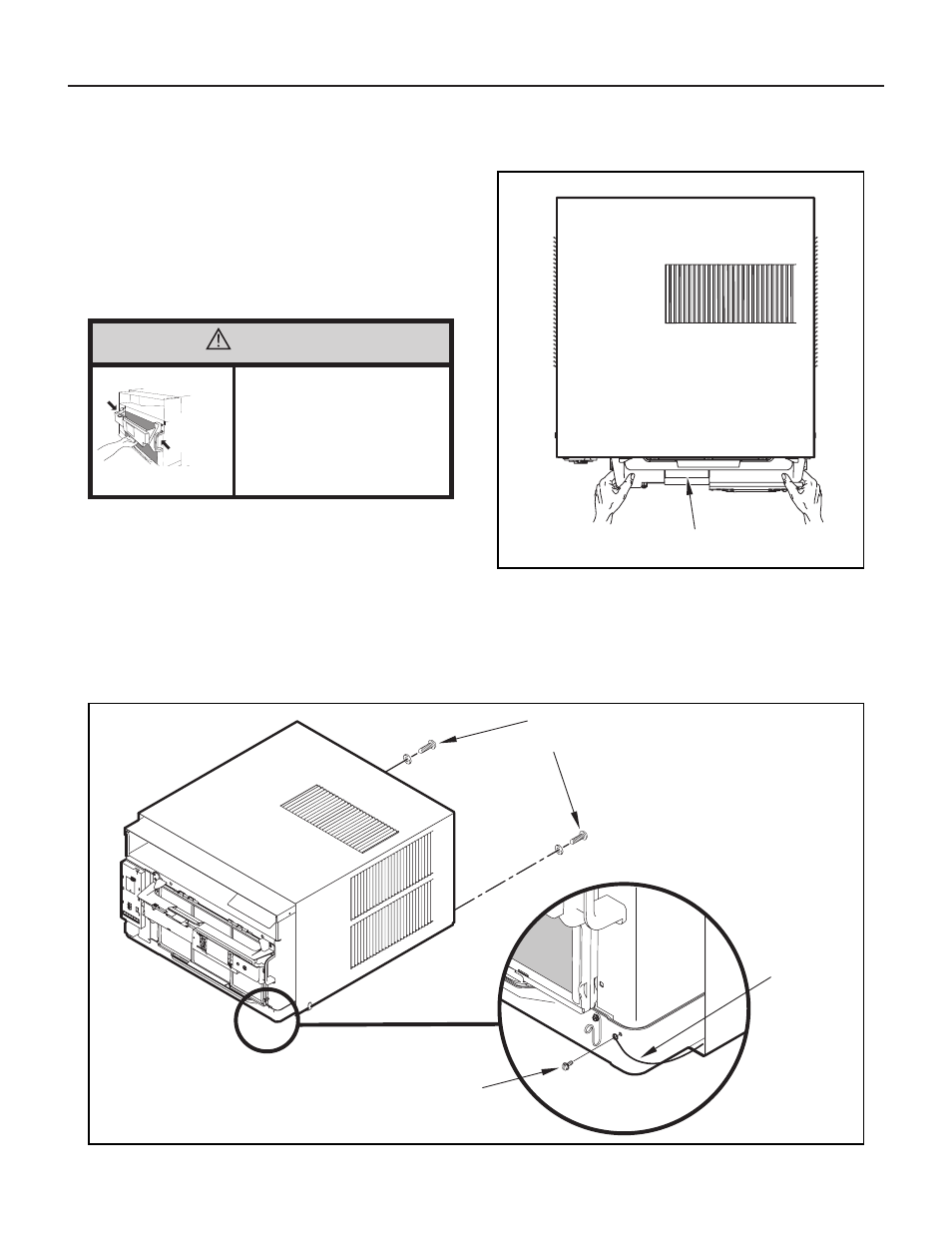

Figure 55
FRR012
Figure 54
FRR011
SUPPORT DU PANNEAU DE
COMMANDES
ATTENTION
Utilisation des poignées
Se servir des poignées de
chaque côté de l’appareil pour
sortir celui-ci du boîtier.
Ne pas pousser, tirer ni oulever
l’appareil par le centre du support.
Poignées de
chaque côté
Installation en fenêtre à guillotine
ÉTAPE 2. Maintenez fermement le boîtier et utilisez les poignées de
chaque côté du support du panneau de commandes pour sortir
l’appareil du boîtier (voir Figure 55).
ÉTAPE 3. Utilisez les gros blocs de mousse servant à retenir le
compresseur pendant l’expédition (voir Figure 56). Inspectez le
fond de l’appareil et enlevez éventuellement tous les débris de
mousse. Ne retirez pas encore les autres blocs de mousse.
NOTE: Le matériel nécessaire à l’installation est illustré à la Page 28. Dans
ces instructions, chaque pièce est identifiée par son numéro.
ÉTAPE 1. Enlevez le câble de sécurité Entrygard en retirant la vis à
l’extrême droite (voir Figure 54). Conservez la vis pour remettre
le câble en place après l’installation (Étape 12). Retirez
également les deux vis de retenue et leur rondelle, à l’arrière
de l’appareil (voir Figure 54) et jetez-les.
VIS DE RETENUES
ET RONDELLES
CÂBLE DE
SÉCURITÉ
ENTRYGARD
VIS À
L’EXTRÊME
DROITE
