Instalación de Ventanas Estándar continuado
PASO 10. INSTALE LA JUNTA DEL SELLO DE VENTANA – Para
minimizar las fugas de aire y garantizar un aislamiento óptimo,
instale el panel de aislamiento R1 incluido (14 en la lista de
piezas) (vea Figura 67A-C).
Primero, mida el ancho desde un lado del gabinete / cubierta
(que cubre los ángulos laterales donde se aseguró la tabla de
ala) hasta el final de la tabla de ala (vea Figura 67A).
Luego, corte el panel de aislamiento R1 al ancho medido y
retire la cubierta protectora, exponiendo el adhesivo en el
panel posterior (vea Figura 67B).
Por último, aplique uniformemente el lado adhesivo del panel
en toda la altura y el ancho desde el ángulo lateral hasta el
panel de la tabla de ala (vea Figura 67C).
Repita los pasos anteriores para el otro panel de tabla de ala.
PASO 11. INSTALAR LAS JUNTAS DE SELLADO DE VENTANAS –
Mida y corte la junta del sello de la ventana de espuma oscura
(Artículo 12) e instálela entre el panel de vidrio superior y la
parte superior del marco de la ventana (vea Figura 67A).
PASO 12. Cuidadosamente levante el chasis y coloquelo en el gabinete,
dejando 3″ hacia afuera. Inserte la junta de sellamiento del
chasis (Artículo 14) con una 1″ de profundidad entre el chasis y
el gabinete (vea Figura 29) como se muestra en la Pagina 28.
Puede meter la junta en cualquier esquina de la parte inferior,
y continúa hacia arriba, y luego hacia abajo y jale por el lado
opuesto. Una espátula seria útil para eso. Empuje el chasis
completamente adentro del gabinete.
AVISO: La operación de la unidad estará afectada si la instalación de la
junta de sellamiento del chasis no se instale o esté mal hecha.
Resultará en la amplificación del ruido exterior y de la unidad.
PASO 13. Vuelva a colocar el chasis EntryGard ™ y el cable de retención
EntryGard ™ con el mismo tornillo retenido en Step 1 (vea Figura 54).
PRECAUCIÓN
Peligro de cortarse
Algunas orillas pueden ser filosas,
utilice guantes o protección de las
manos al manejar la unidad.
El no hacerlo puede resultar en
heridas leves a moderadas.
PRECAUCIÓN
Peligro de caída de objetos
No seguir las instrucciones de
instalación para el montaje de su aire
acondicionado puede causar daños
a la propiedad, lesiones o muerte.

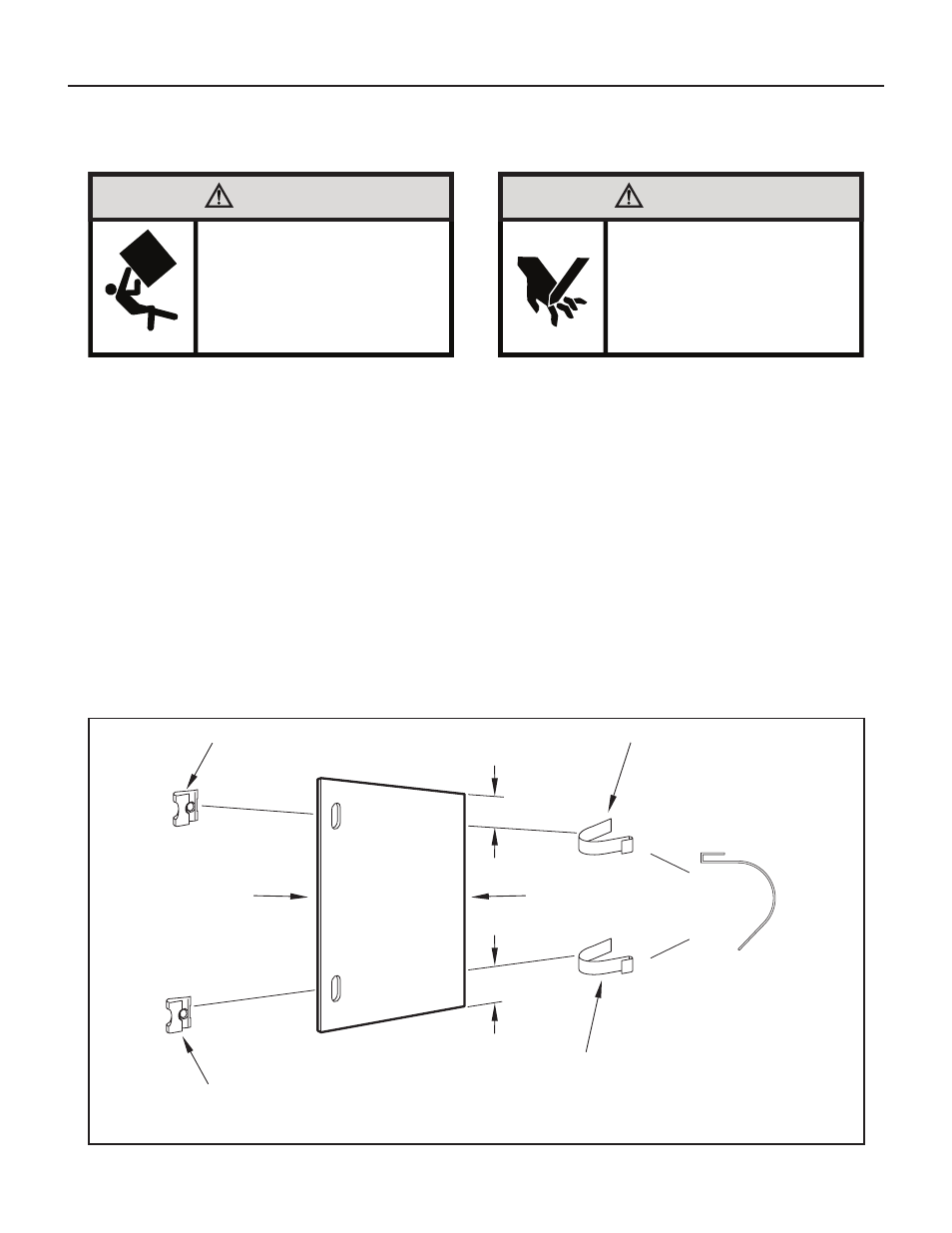

GIRADA 90°
PRESILLA DE ACERO
(ARTÍCULO 10)
REQUIERE 2
PRESILLA DEL LADO SOBRE LA ORILLA
CORTADA DEL PANEL DEL TABLÓN
CORTE LA ORILLA
CENTRE EL AGUJERO DE LA TUERCA
DE TINNERMAN SOBRE LA RANURA
DEL PANEL DEL TABLÓN
CORTE EL
PANEL DEL
TABLÓN
TUERCA DE TINNERMAN TIPO “J”
(ARTÍCULO #9) REQUIERE 2
3″
3″
