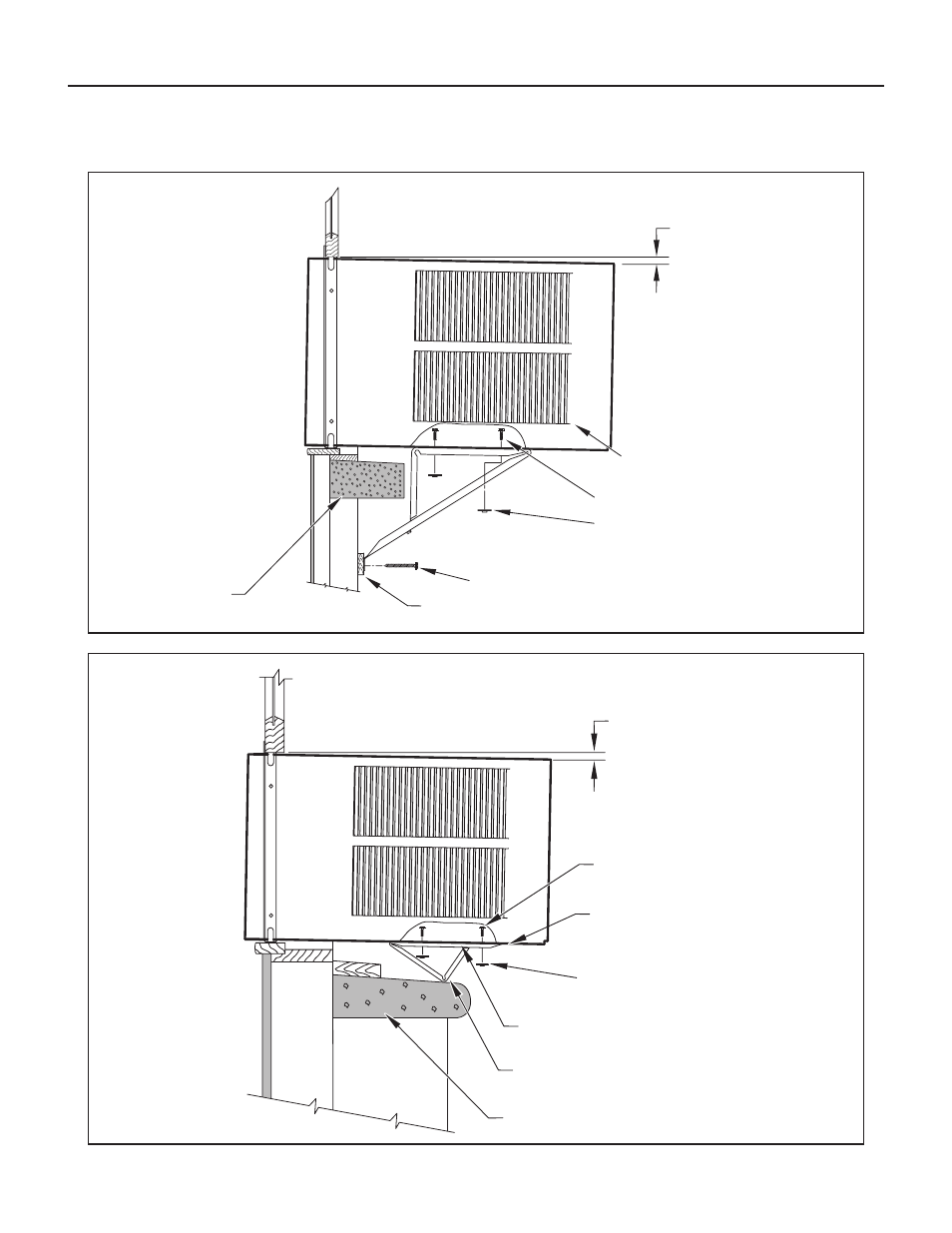

Figure 61
FRR017
Figure 62
FRR018
POUR LEDGES
MÉTHODE ALTERNATIVE A
Installation en fenêtre à guillotine a continué
VIS #10-24
PENTE DE 1 cm ( 3 /
8
po)
VIS À TÔLE #12 x 2 po
(PIÈCE Nº 4)
SORTIES D’AIR DU
CONDENSEUR
ÉCROU À SOUDER PLAT
#10-24
TASSEAU
POSITIONNER DE MANIÈRE À
REPOSER SUR LE REBORD
REBORD EN MAÇONNERIE
ÉCROU À SOUDER PLAT #10-24
FIXER LE CÔTÉ LE PLUS LONG
DE L’ÉQUERRE AU BOÎTIER
PENTE DE 1 cm ( 3 /
8
po)
VIS #10-24
REDRESSER L’EXTRÉMITÉ POUR
QU’ELLE SOIT EN CONTACT AVEC
LE BOÎTIER
REBORD EN
MAÇONNERIE
