34 35
Figure 65
FRR021
Installation en fenêtre à guillotine a continué
ÉTAPE 10. INSTALLER LE PANNEAU D’ISOLATION R1 – Pour minimiser
les fuites d’air et assurer une isolation optimale, installez le
panneau isolant R1 inclus (14 dans la liste des pièces) (voir la
Figure 67A-C).
Commencez par mesurer la largeur d’un côté de l’armoire/ manchon
(en couvrant les angles latéraux où le panneau d’aile vient d’être
fixé) à l’extrémité du panneau d’aile (voir Figure 67A).
Ensuite, coupez le panneau isolant R1 à la largeur mesurée
et retirez le capot de protection en exposant l’adhésif sur le
panneau arrière (voir la Figure 67B).
Enfin, appliquez uniformément le côté adhésif du panneau sur
toute la hauteur et sur toute la largeur, de l’angle latéral au
panneau de wingboard (voir Figure 67C).
Répétez les étapes ci-dessus pour l’autre panneau de wingboard.
ÉTAPE 11. INSTALLER LES JOINTS D’ÉTANCHÉITÉ DE LA FENÊTRE –
Mesurez et coupez le joint de joint de fenêtre en mousse noire
(Pièce Nº 12) et installez-le entre le panneau de verre supérieur
et la partie supérieure du volet de fenêtre (voir Figure 67A).
ÉTAPE 12. Demandez de l’aide pour soulever délicatement l’appareil,
puis glissez celui-ci dans le boîtier en vous arrêtant à environ
8 cm (3 po) de la course complète. Insérez le joint d’étanchéité
du boîtier (Pièce Nº 13) à 2,5 cm (1 po) de profondeur entre
l’appareil et le boîtier (voir Page 37, Figure 68). En vous aidant
d’une spatule en bois ou d’un couteau à mastic, commencez
l’insertion du joint dans l’un des coins inférieurs en remontant
sur le côté, puis le long de la partie supérieure, pour finir dans
le coin inférieur opposé.
Ensuite, poussez l’appareil complètement dans le boîtier.
chasis completamente adentro del gabinete.
NOTE: Une installation incorrecte ou l’absence du joint d’étanchéité
compromettra l’efficacité de l’appareil. Cela contribuera également
à augmenter le bruit de l’appareil et les bruits extérieurs.
ÉTAPE 13. Réinstallez le câble de sécurité Entrygard sur l’appareil au
moyen de la vis conservée à l’étape 1 (voir Figure 54).
ATTENTION
Risque de coupures graves
Malgré le soin apporté dans la fabrication
de cet appareil, certaines arêtes peuvent
être coupantes. Utilisez des gants de
travail et soyez prudents lors de la
manutention de cet appareil.
Négliger cette précaution peut entraîner
des blessures mineures à modérées.
ATTENTION
Risque de chute d'objets
Ne pas suivre les instructions
d'installation pour monter votre
climatiseur peut causer des
dommages matériels, des blessures
ou mort.

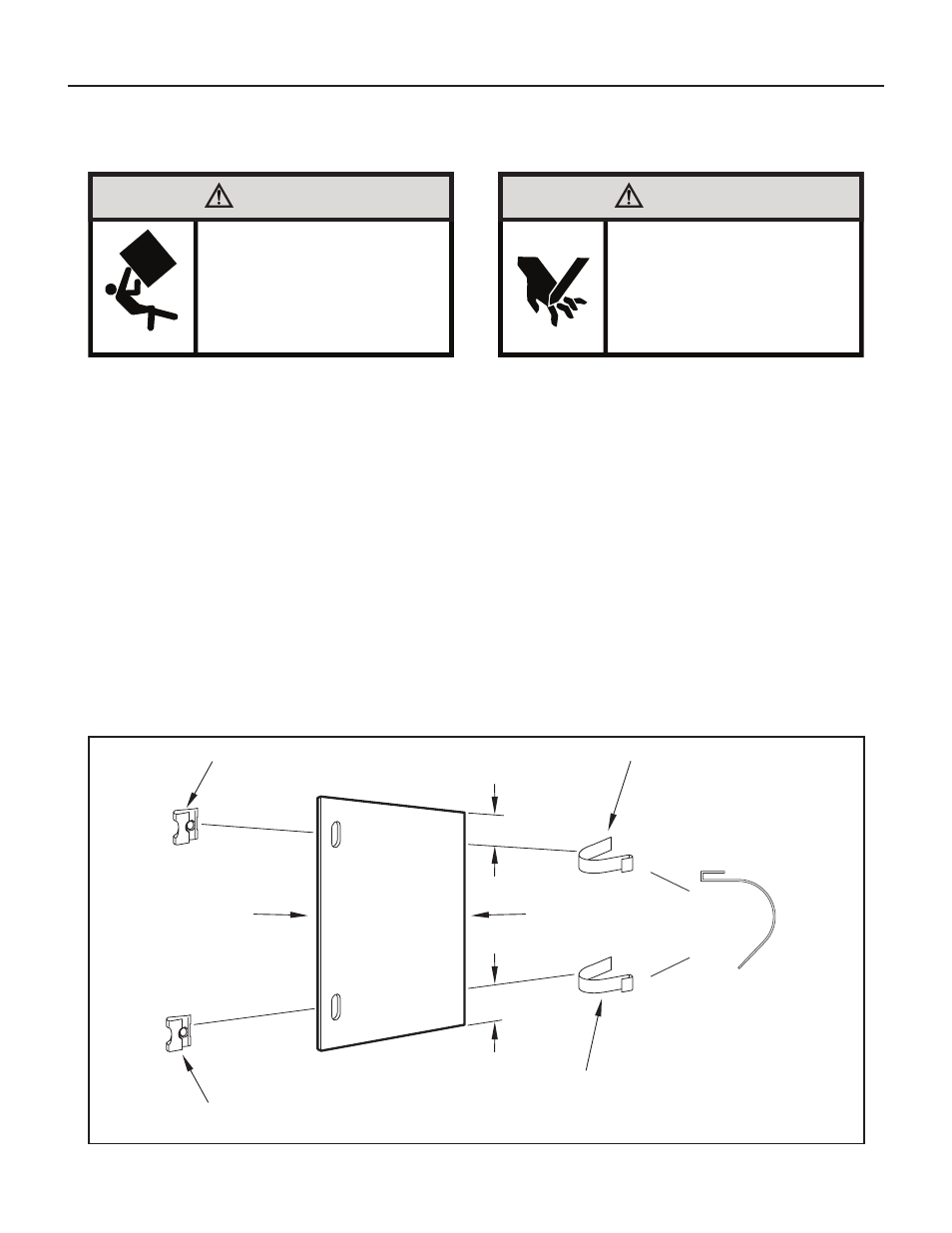

CLIP VU DE PROFIL
CLIP À RESSORT EN
ACIER (PIÈCE Nº 10).
TOTAL 2
PINCER LE CLIP SUR LE BORD
DU CACHE
CФT Й COUPÉ
FAIRE COÏNCIDER AVEC
LE TROU DU CACHE
CACHE
ÉCROU DE VERROUILLAGE « J »
(PIÈCE Nº 9). TOTAL 2
7,5 cm (3 po)
7,5 cm (3 po)
