8 9
FRONT FRAME WITH
MESH FILTER
MARCO FRONTAL
CON FILTRO DE
MALLA
ALIGN HOLES WITH
PROTRUSION
Instrucciones de instalación Premium de Filtro de Carbono
PASO 4. Coloque el nuevo filtro de carbón en la parte superior del
marco del filtro trasero. El filtro de carbón se ha cortado a las
dimensiones correctas y debe encajarse con el marco como se
muestra en la figura 7.
AVISO: El filtro de carbón no se debe reutilizar, se debe reemplazar
cada tres meses para la eficiencia optima.
PASO 5. Coloque de nuevo la agarradera del filtro al filtro, para que
se mantengan juntos los marcos, y meta el ensamblado a la
unidad. Sigua las instruciones en la puerta.
AVISO: La agarradera del filtro solo se puede meter al marco en una
dirección. Si la ficha del marco no permite que se meta, deslice
la agarradera hacia la otra dirección. NO DEBE DE FORZAR
LA AGARRADAERA EN EL MARCO.

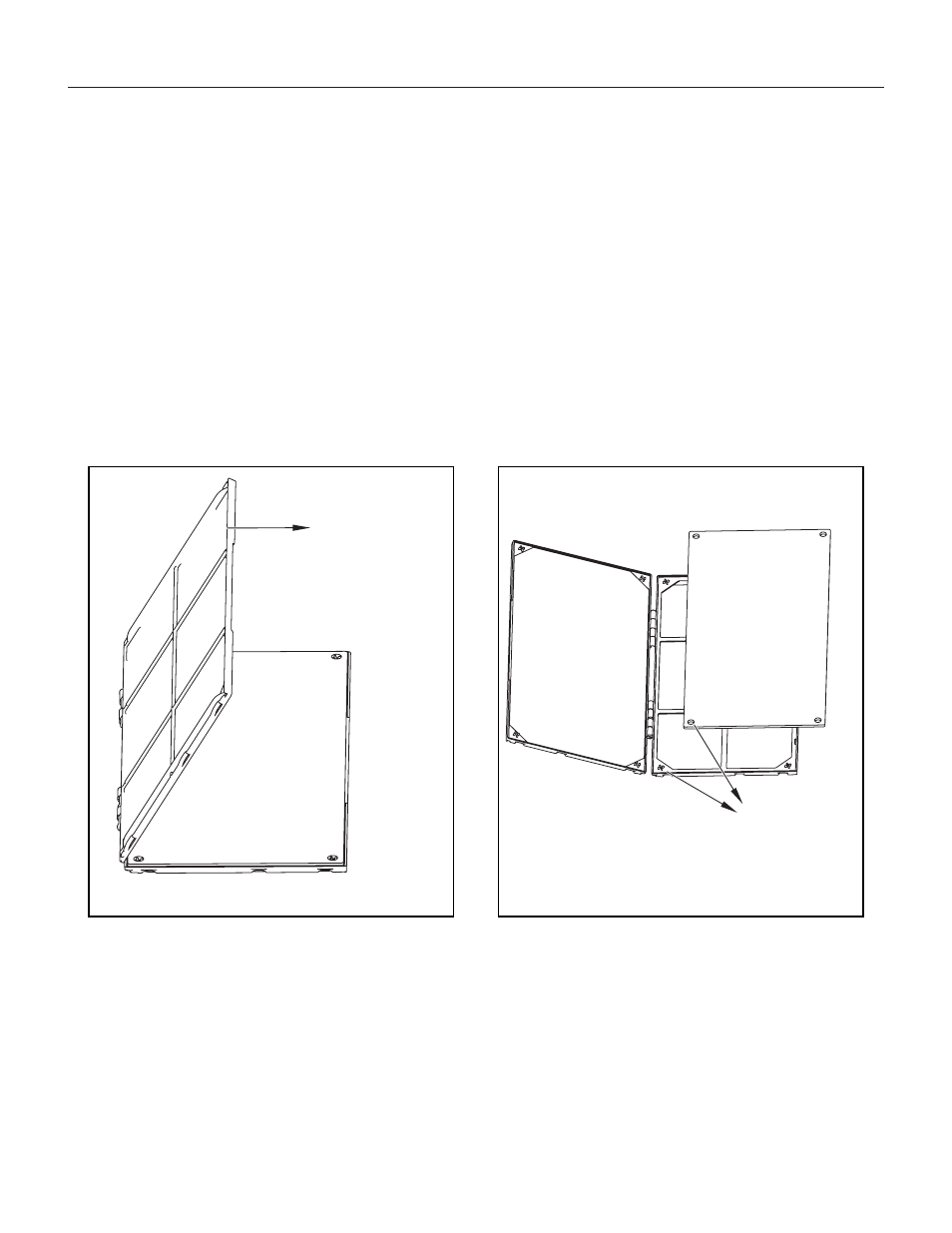

Figura 6
FRR050
PASO 1. Sigue las instrucciones de la parte interior de la puerta del filtro
para quitar el filtro de la unidad.
PASO 2. Agarre el filtro de la parte superior y deslice la agarradera
hacia afuera como se muestra en la Figura 4.
PASO 3. Acueste el filtro y abra la puerta del marco delantero para quitar
el filtro sucio, si usted ya tiene instalado un filtro de carbón,
como se muestra en la Figura 6.
AVISO: Asegúrese que el marco con la malla esté hacia usted.
Figura 7
FRR051
ALINEAR LOS
AGUJEROS CON
PROTRUSION
