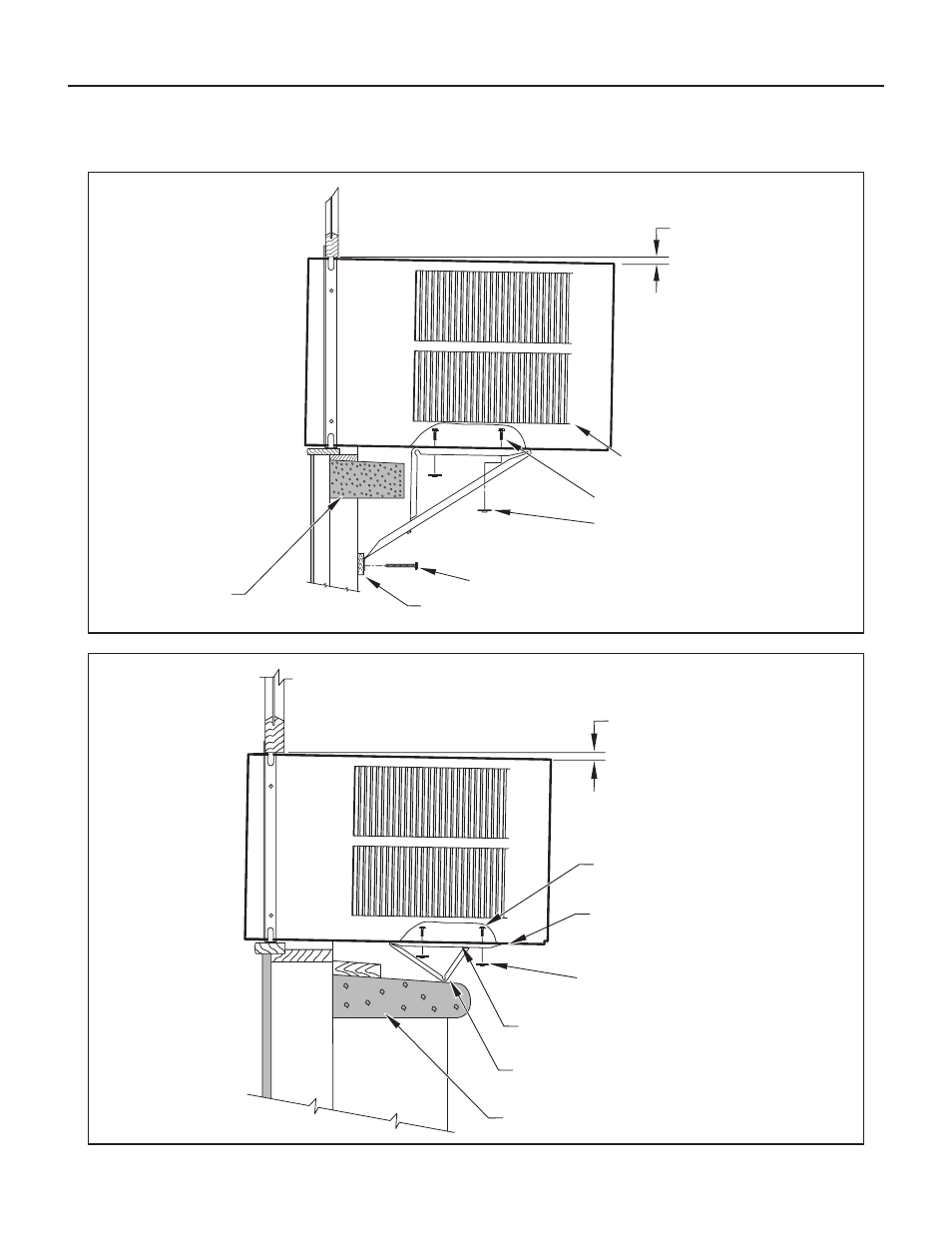

Figura 61
FRR017
Figura 62
FRR018
PARA LOS LEDS
METODO ALTERNATIVO A
Instalación de Ventanas Estándar continuado
#10-24 TORNILLO
3 /
8
″ INCLINACIÓN
HACIA ABAJO
#12 x 2″ TORNILLO DE
LAMINA (ARTÍCULO 4)
ENTRADA DE AIRE DE
CONDENSADOR
#10-24 TUERCA PLANA
DE SOLDADURA
SEPARADOR
AJUSTE HACIA ADENTRO Y AFUERA
PARA QUE APOYE EN LA REPISA
REPISA DE PIEDRA
#10-24 TUERCA PLANA
DE SOLDADURA
ASEGURE EL LADO MAS LARGO
DE LA MÉNSULA A LA MOLDURA
3 /
8
″ INCLINACIÓN
HACIA ABAJO
#10-24 TORNILLO
AJUSTE LA PUNTA PARA QUE
ESTE JUNTO A LA ORILLA DE LA
MOLDURA
REPISA DE
PIEDRA
