Accesorios para la instalación en la ventana
NUM DE
PART
DESCRIPCIÓN CANT.
8
9
10
11
PIEZAS DE MONTAJE DEL TABLÓN
TABLÓN (MASONITE)
“J” TYPE SPEED NUT
PRESILLA DEL TABLÓN (ACERO) TORNILLO, #8
x ½” PHILLIPS TRUSS HD
1
4
4
4
12
13
SELLO DE VENTANA
JUNTAS DE SELLO DE VENTANA (ESPUMA OSCURA)
JUNTA DE SELLO DE CHASIS (ESPUMA CLARA)
1
1
1
2
3
4
PIEZAS DE MONTAJE
MÉNSULA DE SOPORTE
TORNILLO DE CABEZA HEXAGONAL,10-24x1”
10-24 TUERCA PLANA DE SOLDADURA TOR -
NILLO, LAMINA DE #12 A x 2”
2
4
4
7
5
6
7
MONTAJE DE ANGULO DEL TABLÓN
ANGULO DE ARRIBA
ANGULO DE LADO
TORNILLO, LAMINA DE #8 x 3 /
8
″
1
2
2
Accesorios para la instalación en la pared
NUM DE
PART
DESCRIPCIÓN CANT.
4
14
PARTES DE MONTAJE
TORNILLO, SHEET METAL #12A x 2”
EMPAQUE PARA SELLADO DE CHASIS (LIGHT FOAM)
7
1
AVISO: Modelos Kühl + no vienen con componentes para
montar en ventanas. Debe de comprar aparte un
estuche de instalación en ventanas cuando monta
modelos de enfriamiento y/o calefacción.
KWIKS – Para modelos KES y K.
KWIKM – Para modelos KEM y KHM.
KWIKL – Para modelos KEL y KHL.
ARTÍCULO 1
ARTÍCULO 2
ARTÍCULO 3
ARTÍCULO 4
ARTÍCULO 7
ARTÍCULO 10 ARTÍCULO 11
ARTÍCULO 5
ARTÍCULO 8
ARTÍCULO 12
ARTÍCULO 13
ARTÍCULO 14
ARTÍCULO 9
ARTÍCULO 6

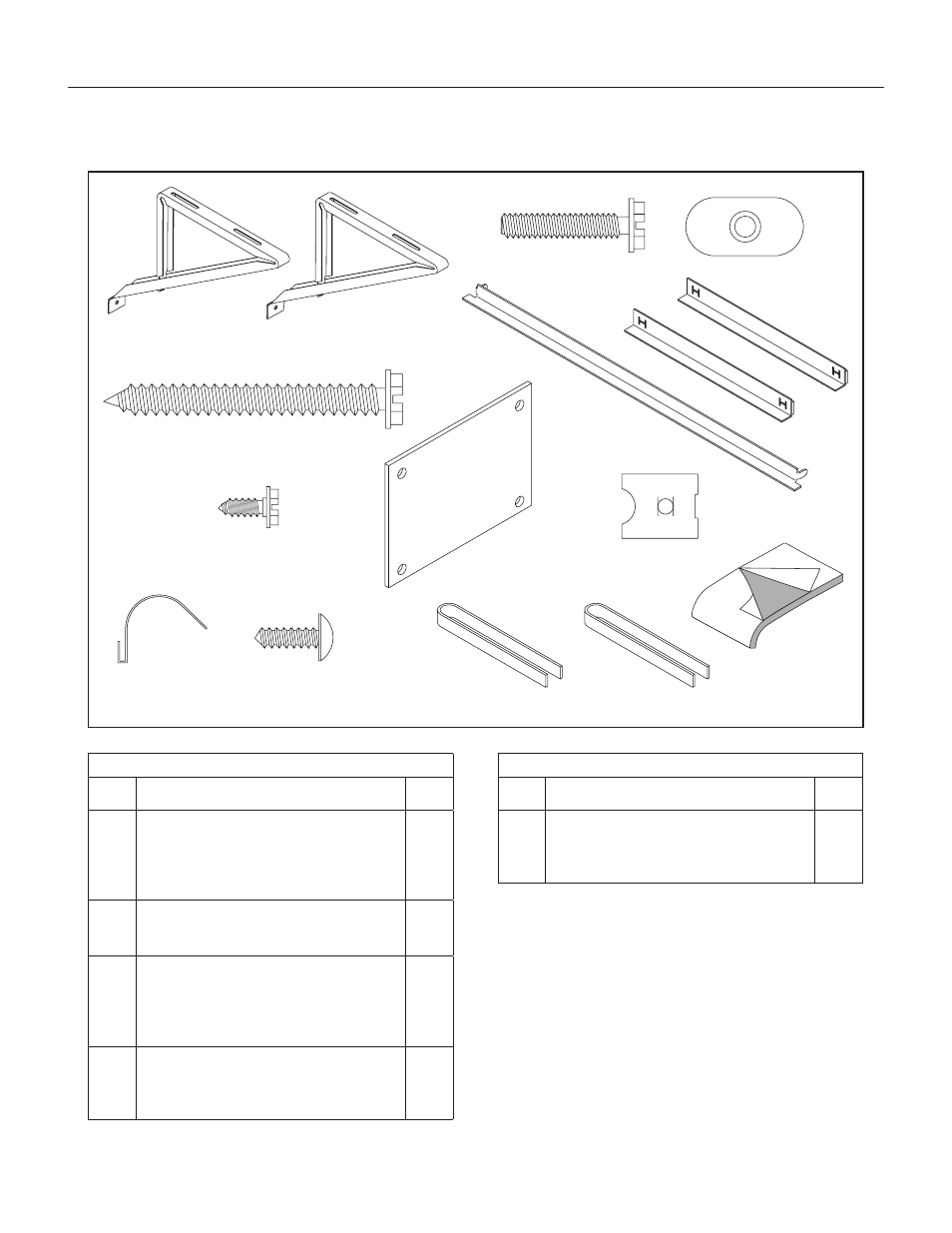

LAS ILUSTRACIONES NO ESTÁN A ESCALA
FRR009
Instalación Hardware y Detalles de Accesorios
